Проверка геометрии фрагмента
Проверка геометрии фрагмента |
|
Для проверки текущей геометрии фрагмента нужно воспользоваться командой Деталь>Создать с вариантом Не сохранять. Команду нужно вызвать из контекстного меню фрагмента.
Проверка геометрии фрагмента может понадобиться, например, в случае работы с параметрическими фрагментами (содержащими внешние переменные или геометрические параметры), т.к. их исполнение может отличаться от исполнения в исходном файле фрагмента, и чтобы посмотреть геометрию фрагмента в конкретном исполнении удобно открыть его в отдельном документе, не сохраняя на диск.
Проверить фрагмент также нужно, когда возникают различные проблемы с его пересчётом в сборке: необходимо понять – проблема на уровне фрагмента или на уровне сборки.
Другой случай применения – когда фрагмент в сборке дорабатывался при помощи операций 3D моделирования. Иногда нужно понять, как выглядит исходный фрагмент, и какие в нём операции.

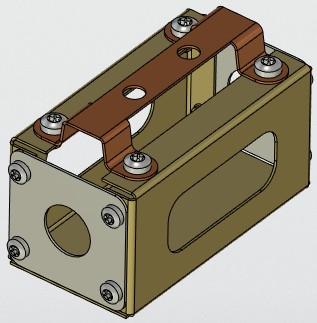

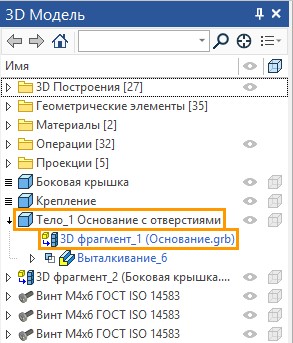

Например, сделаем во фрагменте «Основание» сборки корпуса отверстия находясь в сборке. В результате мы получим тело где одним из операндов является фрагмент.
|
|
Чтобы было легче понять, как именно выглядит фрагмент, а как созданное тело – откроем отдельным документом тело и отдельным документом фрагмент.

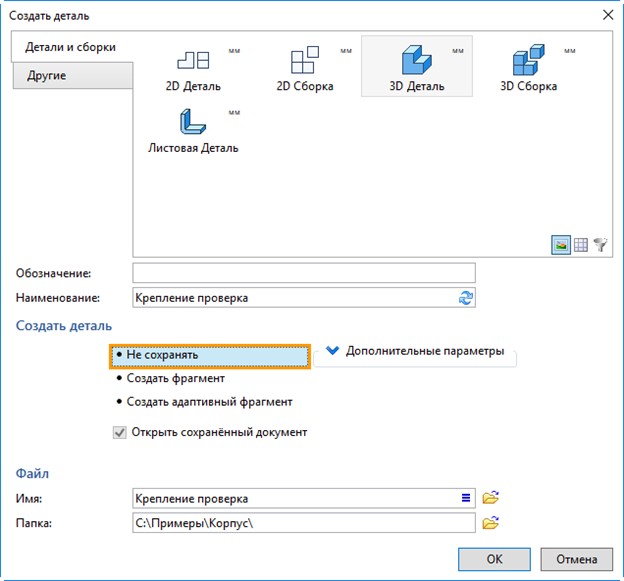

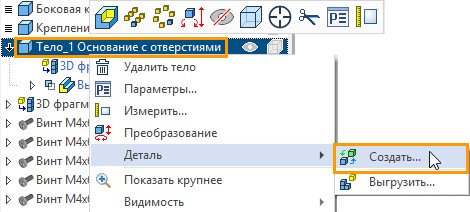

Вызываем контекстное меню в окне «3D модель» для тела, вызываем команду Деталь>Создать, указываем вариант Не сохранять.
|
|
В результате в отдельном документе отображается тело, для которого вызывали команду Создать.

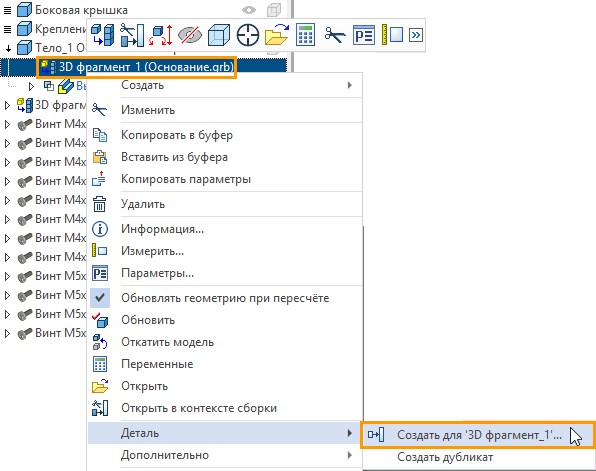

Аналогично поступаем с фрагментом: вызываем контекстное меню фрагмента и создаём деталь без сохранения.
В результате фрагмент будет открыт отдельным документом без записи на диск.
