Доработка фрагмента в сборке

В случае, когда в сборке есть два или более фрагментов, у которых один исходный файл, но необходимо доработать геометрию только одного из этих фрагментов – можно доработать геометрию фрагмента в сборке. Изменять геометрию фрагмента нужно именно в файле сборки, не заходя в редактирование фрагмента в контексте сборки – это важный момент. Если зайти в редактирование фрагмента в контексте сборки – то мы изменим исходный файл фрагмента, а значит поменяем геометрию всех фрагментов в сборке, которые ссылаются на редактируемый файл.

В случае, когда необходимо доработать геометрию только одного фрагмента из нескольких, имеющих один исходный файл – режим редактирования в контексте сборки не подходит.

При помощи команд построения 3D геометрии нужно доработать фрагмент в файле сборки, после чего заново вставить доработанный фрагмент в сборку с помощью команды Деталь>Создать с вариантом Создать фрагмент (или вариантом Создать адаптивный фрагмент, если мы хотим поместить возможные ссылочные элементы в геометрические параметры фрагмента).

Создание тела на основе фрагмента

В сборке мы можем применять к геометрии фрагмента все доступные операции. При этом в сборке будет создано новое тело, в дерево построений которого будет входить фрагмент. Полученное тело можно сохранить в отдельный файл и автоматически вставить как фрагмент.

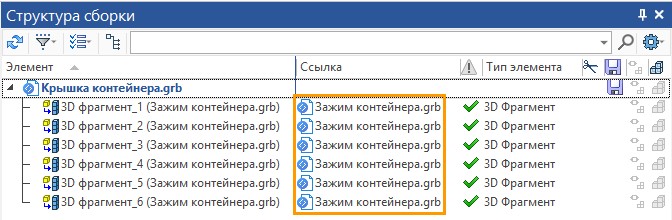

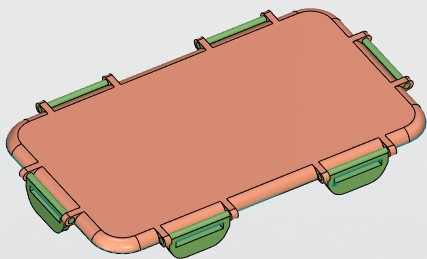

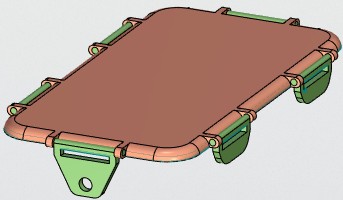

Рассмотрим пример. В сборке «Крышка контейнера» есть шесть одинаковых фрагментов зажима, имеющих один исходный файл «Зажим контейнера».

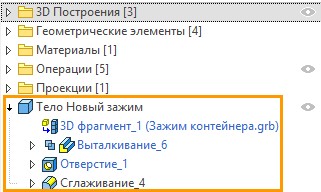

Доработаем геометрию одного из зажимов: при помощи операций 3D моделирования сделаем один зажим длиннее и добавим в него отверстие. В результате, в сборке появилось тело, в дерево модели которого входит редактируемый фрагмент.

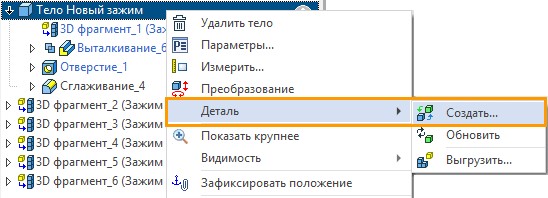

Теперь заново вставим доработанный фрагмент в сборку. Вызовем, для созданного на основе фрагмента тела, контекстное меню и выберем команду Деталь>Создать.

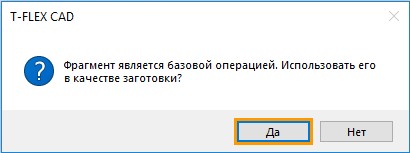

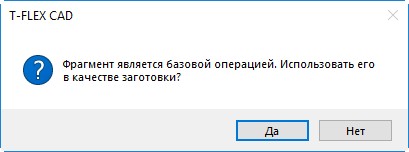

Система задаст вопрос о варианте сохранения файла фрагмента.

Если ответить утвердительно, и использовать фрагмент в качестве заготовки – тогда, в дерево модели файла фрагмента будут добавлены операции, выполненные в сборке (внутри нового файла фрагмента мы получим дерево модели с новыми операциями, сделанными в файле сборке). В случае необходимости автоматически будут созданы ссылочные элементы. Если ответить отрицательно, тогда в новый файл перейдёт дерево модели тела из сборки: в дереве модели созданного файла фрагмента будет присутствовать фрагмент, который редактировался в сборке.

Ответим на вопрос, заданный системой, положительно, т.е. перенесём операции сделанные для фрагмента в сборке - в дерево модели фрагмента.

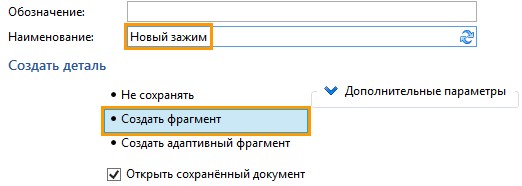

В появившемся диалоге создания детали укажем, что создаём фрагмент и введём его наименование.

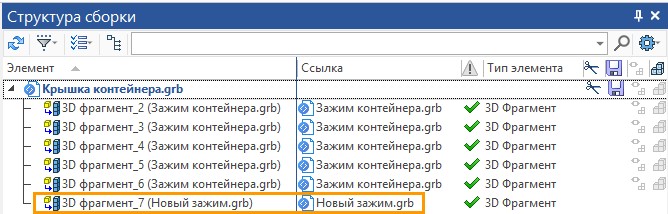

В результате выполнения команды был создан, и автоматически добавлен в сборку новый фрагмент. В окне «Структура сборки» можно увидеть, что взамен старого, появился новый фрагмент зажима, с исходным файлом «Новый зажим».

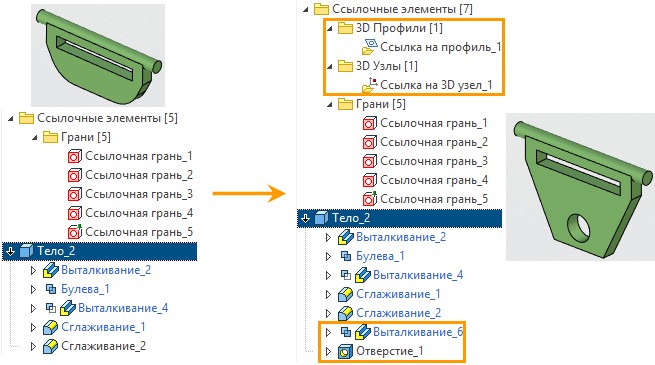

В дерево модели нового фрагмента добавились операции, выполненные в сборке. Также, у фрагмента появились новые, автоматически созданные, ссылочные элементы. Ссылочные элементы были созданы для тех родительских элементов операций из сборки, которые нельзя перенести в файл фрагмента (подробнее об автоматически создаваемых ссылочных элементах можно почитать в подразделе «Ссылочный элемент»).



Доработка в специальном режиме

Дорабатывать фрагмент в сборке можно в специальном режиме: опция Режим доработки 3D фрагмента. Опция доступна в автоменю тех команд, которые можно применить к фрагменту: Отверстие, Скругление, Булева (первым операндом должен быть редактируемый фрагмент), Ребро, Отсечение, Уклон, Наложить материал, Упрощение, Деформация.

Опция Режим доработки 3D фрагмента позволяет избежать создания тел в сборке на основе фрагментов. Но с учётом того, что начиная с 16-ой версии T-FLEX CAD появилась возможность создания фрагмента на основе тела в сборке, с сохранением в файле фрагмента всего дерева построений (команда Деталь>Создать) – данную опцию можно считать устаревшей.

Для стабильной работы системы не рекомендуется смешивать два способа доработки фрагментов: обычное редактирование фрагмента в сборке, и редактирование с использованием опции Режим доработки 3D фрагмента.

Как и в предыдущем случае, после доработки, фрагмент можно заново вставить в сборку. Это необходимо, если мы хотим создать новый исходный файл фрагмента, содержащий изменения, внесённые в сборке в режиме опции Режим доработки 3D фрагмента. Для этого нужно использовать команду Деталь>Создать с вариантом Создать фрагмент.

Вновь рассмотрим пример сборки крышки контейнера. Добавим на один из зажимов отверстие. Вызовем команду <3H> Отверстие. Выберем грань на фрагменте зажима.

Как только система определила, что команда выполняется для фрагмента, в автоменю команды (внизу) появится пиктограмма опции <Num0> Режим доработки 3D фрагмента. Сделаем данную опцию активной. Введём нужный диаметр отверстия и закончим ввод или <Ctrl+Enter>. На фрагменте появилось отверстие. В окне «3D модель» сборки, можно увидеть, что в отличие от предыдущего случая (вариант доработки без опции Режим доработки 3D фрагмента), тело на основе фрагмента не создано. Зато в редактируемом фрагменте появилась папка, содержащая информацию об операциях сделанных в режиме доработки.

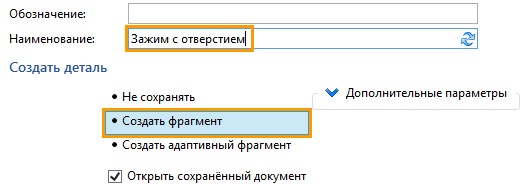

Доработанный фрагмент можно сохранить в отдельный файл и автоматически перевставить в сборку. Вызовем, для доработанного фрагмента, контекстное меню и выберем команду Деталь>Создать. По аналогии с предыдущим случаем укажем в диалоге Создать фрагмент, и введём наименование «Зажим с отверстием».

В отличие от предыдущего варианта доработки фрагмента, система не будет задавать вопрос об использовании фрагмента в качестве заготовки, т.к. тела на основе фрагмента в сборке не создавалось. Фрагмент будет сохранён в новом файле с деревом модели, в которое будут добавлены операции, сделанные в сборке в режиме опции Режим доработки 3D фрагмента.

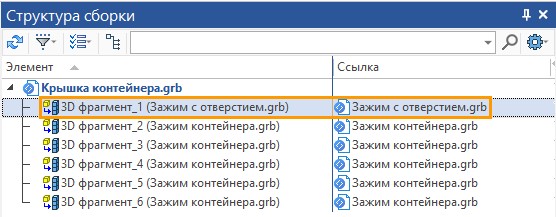

В результате выполнения команды был создан, и автоматически добавлен в сборку новый фрагмент. В окне «Структура сборки» можно увидеть, что взамен старого, появился новый фрагмент зажима, с исходным файлом «Зажим с отверстием».

В окне «3D модель» фрагмента можно увидеть, что созданное в сборке отверстие добавлено в цепочку дерева модели тела.

Опция Режим доработки 3D фрагмента с последующим созданием фрагмента, позволяет добиться аналогичного итогового результата, как и сохранение тела из сборки (созданного на основе фрагмента) с указанием использовать как заготовку фрагмент (первый способ доработки фрагмента, описанный выше). Однако опция Режим доработки 3D фрагмента требует от пользователя внимательности: нужно при выполнении команды указывать данную опцию. Кроме того, возможности опции Режим доработки 3D фрагмента несколько меньше, чем доработка фрагмента с созданием нового тела в сборке. Поэтому использование опции Режим доработки 3D фрагмента при редактировании фрагментов в сборке является менее предпочтительным.

Нужно помнить, что любая доработка фрагмента в файле сборки обоснована только тогда, когда в сборке есть несколько фрагментов с одним исходным файлом, и один из фрагментов нужно изменить. Во всех других случаях необходимо редактировать фрагмент в контексте сборки, или просто открыв исходный файл фрагмента.
