Закладка "Отчёты"

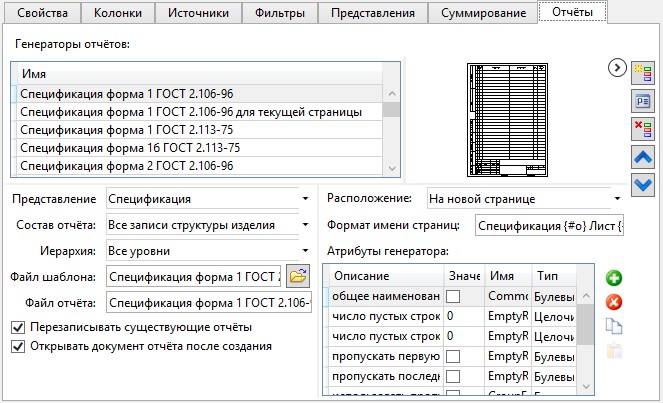

На закладке Отчёты задаются параметры отчётов и соответствующие им файлы шаблонов. В левой верхней части окна расположен список отчётов. Справа от него - окно предварительного просмотра. В окне просмотра при помощи колёсика мышки можно изменять масштаб изображения. Просмотр можно скрыть при помощи кнопки .

Справа расположены кнопки для создания, удаления и изменения свойств отчёта. При помощи иконок можно изменять порядок расположения отчётов в списке.

С помощью соответствующих закладок можно изменять свойства выбранного отчёта и свойства его генератора.



Добавление нового отчёта

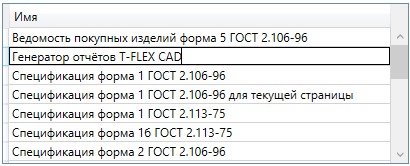

При нажатии кнопки Добавить появляется список входящих в поставку генераторов отчётов. Генератор обрабатывает имеющиеся данные по определённым правилам и формирует отчёт.

После выбора генератора в списке появится новый отчёт. Вы можете сразу изменить его имя или сделать это позже, нажав на имя отчёта.

Все значения свойств генератора отчёта, которые заполняются при создании нового генератора, являются значениями по умолчанию при создании новых отчётов и могут быть изменены в момент создания отчёта.

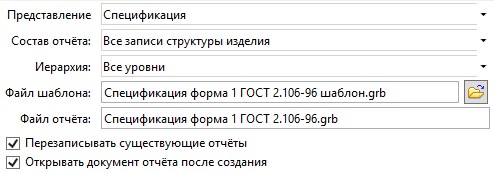

Для отчёта можно задать следующие свойства:

Представление. Задаёт представление, данные которого будут выводиться в отчёт. Если представление не задано, то поле содержит значение "По умолчанию". По умолчанию используется первое в списке представление.

Состав отчёта задаёт режим вывода данных в отчёт. Если задано Все записи структуры изделия, то в отчёт будут выведены все данные. Если Только выбранные записи, то в отчёт будут выведены данные выбранной “ветви” дерева структуры изделия. Это позволяет создавать отчёты для вложенных сборочных единиц в файле основной сборки.

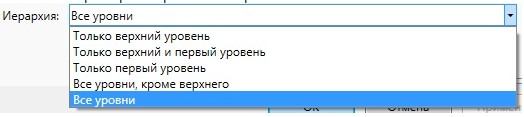

Иерархия задаёт, какие уровни дерева структуры изделия будут выводиться в отчёт. Корневая запись дерева считается нулевым уровнем. Имеется несколько вариантов значений:

Файл шаблона. Здесь задаётся имя файла шаблона отчёта. Для выбора файла предназначена кнопка .

Правила создания шаблонов описаны в разделе "Шаблон отчёта".

Файл отчёта задаёт имя файла, в который будет сохраняться отчёт, при его создании в отдельном документе.

Файл отчёта будет сохранен в ту же папку, где находится файл структуры изделия.



Перезаписывать существующие отчёты. Если флаг установлен, то при создании нового отчёта этим же генератором отчёта, новый отчёт заменит существующий в документе. Если флаг снят, то при создании нового отчёта всегда будет создаваться новая таблица.

Открывать документ отчёта после создания. Флаг учитывается при создании отчёта в отдельном документе. Если флаг установлен, то после создания файл с отчётом будет открыт. Если снят - активным останется документ сборки.



Расположение:

- В новом документе. При выборе данной опции создаётся новый документ, имя которого задаётся на закладке Свойства отчёта. Система создаёт документ с указанным именем и открывает новое окно с созданным отчётом.

- На новой странице. При выборе данной опции в текущем документе создаётся новая страница чертежа, на которой размещается таблица отчёта в соответствии с выбранным шаблоном.

- На существующей странице.

Установленный флаг Автоматическая привязка включает режим автоматической привязки таблицы отчёта к узлам с именами "BOM1", "BOM2".

Имя узла задаётся в команде EN: Редактировать узел.

Привязка работает только при условии, что на одной странице существуют оба именованных узла. В стандартных форматках такие узлы существуют по умолчанию.

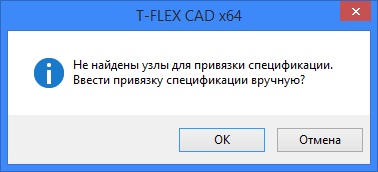

Если узлы с указанными именами на текущей странице не найдены, то система выдаёт сообщение и переходит в режим ручного ввода точки привязки для таблицы отчёта.

При ручном вводе точки привязки необходимо указать положение левого верхнего угла прямоугольника, выделяемого для таблицы.



Формат имени страниц.

В общей форме формат имени выглядит следующим образом:

“Название спецификации” {#o} Лист {#p}

Для каждой страницы:

{#o} – будет заменено на номер спецификации данного типа.

{#p} – будет заменено на номер страницы данной спецификации.





Атрибуты генератора. В списке перечислены атрибуты макроса, который содержится в файле шаблона отчёта и которыми может управлять пользователь. По умолчанию доступны следующие атрибуты:

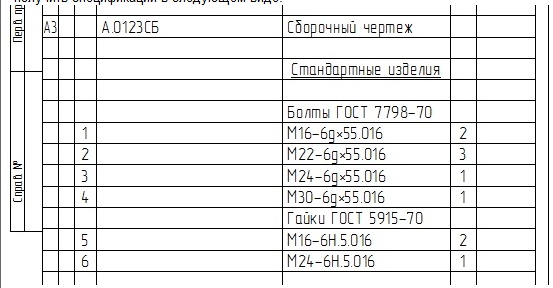

●CommonNameMacroswitch - при значении 1 в разделе Стандартные изделия будет формироваться общее наименование фрагментов, что позволяет избежать дублирования данных:

●EmptyRows_CountBefore и EmptyRows_CountAfter - значение задаёт количество пустых строк до/после каждой записи таблицы

●EmptyRows_SkipFirst и EmptyRows_SkipLast - при значении “0” пустые строки, заданные атрибутом EmptyRows_CountBefore/EmptyRows_CountAfter, будут выводиться для всех записей. При значении, отличном от 0, для первой/последней записи в разделе пустые строки добавляться не будут.



Смотри: Типы структуры изделия
