Команда "QD" - Отклонение граней
Команда "QD" - Отклонение граней |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
Измерение → Анализ геометрии → Отклонение граней |
Клавиатура |
Текстовое меню |
<QD> |
Сервис > Анализ геометрии > Отклонение граней |
Данная команда позволяет определить отклонение нормали выбранной грани от заданного направления.
Цветовое отображение грани позволяет увидеть отклонение по всей грани. Также можно измерить отклонение в конкретной точке.
После входа в команду необходимо задать направление, относительно которого будет определяться отклонение граней. Для выбора элемента, задающего направление, используется опция:
|
<D> |
Выбрать направление |
При использовании данной опции есть возможность выбрать грани, рёбра, 3D профили, рабочие плоскости и системы координат.
Для задания направления с помощью указания двух 3D точек используются опции:
|
<S> |
Выбрать первую 3D точку |
|
<E> |
Выбрать вторую 3D точку |
Для указания точек можно использовать 3D узлы, вершины, рёбра, системы координат, сферические и тороидальные грани.
Выбранное направление можно изменить на противоположное с помощью опции:
|
<I> |
Изменить направление |
После выбора направления необходимо выбрать грани, отклонение которых нужно посчитать. Для указания отдельной грани используется опция:
|
<F> |
Добавление/удаление грани |
Чтобы выбрать все грани какого-либо тела, нужно использовать опцию:
|
<B> |
Добавление/удаление всех граней тела |
Выбрать все операции в сцене можно, используя опцию:
|
<A> |
Выбрать все операции |
Чтобы отменить выбор грани или тела, необходимо выбрать их ещё раз.
Для отмены выбора всех граней используется опция:
|
<U> |
Отменить выбор всех объектов |
Если направление задано, выбранные грани изменяют свою окраску в соответствии со шкалой, расположенной на закладке «Цвета». Работа с этой закладкой осуществляется точно так же, как и в команде <QC>: Показать кривизну кривых.
Чтобы измерить отклонение в конкретной точке необходимо использовать опцию
|
<C> |
Измерение отклонения в любой точке |

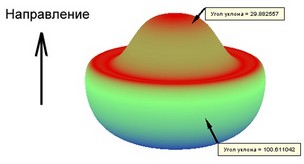

Если при использовании этой опции подвести курсор к определённой точке грани, рядом с курсором появится значение отклонения грани (в данной точке) от выбранного направления.
По умолчанию, если кликнуть в точке грани, будет создана метка со значением отклонения грани в этой точке. Кроме этого значения координаты точки и угла наклона будут записаны в отчёт измерений.
Работа с закладками Результат измерений в точке и 3D Метки ведётся так же, как и в команде <QC>: Показать кривизну кривых.
