Команда "QH" - Зазор между гранями
Команда "QH" - Зазор между гранями |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
Измерение → Анализ геометрии → Зазор между гранями |
Клавиатура |
Текстовое меню |
<QH> |
Сервис > Анализ геометрии > Зазор между гранями |
Данная команда позволяет оценить зазор между двумя или несколькими выбранными гранями или рёбрами. Программа рассчитывает расстояние между рёбрами. При этом команда предназначена не для точного измерения расстояний между точками рёбер, а для оценки расстояния между рёбрами по всей их длине. Для точного измерения расстояний необходимо пользоваться командой <PM>: Измерить элемент или отношение между элементами.
Команда в основном используется для анализа моделей, полученных при некачественном импорте/экспорте.
Расстояния между рёбрами рассчитываются в плоскостях, перпендикулярных рёбрам. Поэтому, например, для двух непараллельных рёбер будет существовать два варианта расстояний: от первого ребра до второго и от второго ребра до первого. На рисунке справа условно изображены две прямые: a и b. Пунктиром показаны расстояния от а до b (отрезки l1a, l2a, l3a) и от b до a (отрезки l1b, l2b, l3b). В 3D окне показывается множество именно этих (отмеченных на рисунке пунктиром) расстояний между рёбрами.
После входа в команду необходимо выбрать грани или рёбра, расхождение между которыми будет измеряться. Для выбора граней используется опция:
|
<F> |
Добавление/удаление грани |
Чтобы выбрать рёбра используется команда:
|
<E> |
Выбрать ребро или отменить выбор ребра |
Чтобы отменить выбор конкретной грани или ребра необходимо ещё раз кликнуть по нему. Для отмены выбора всех граней используется опция:
|
<U> |
Отменить выбор всех объектов |

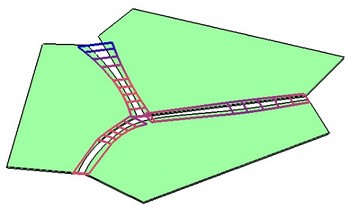

Когда выбрано несколько граней, между их рёбрами появляются цветные линии, показывающие расхождение граней.
Параметр Максимальное расхождение, задаёт максимальное расстояние между двумя рёбрами, на котором показывается расстояние между ними. Чем больше значение данного параметра, тем больше число рёбер между которыми программа будет показывать расстояние.
Если значение Максимального расхождения будет достаточно велико, показываться будут расстояния от каждого ребра одной грани, до каждого ребра другой грани.
Минимальное расхождение задаёт минимальное расстояние между двумя рёбрами, на котором показывается расстояние между ними.
Каждая цветная линия в зависимости от своей длины окрашивается цветом, в соответствии с цветовой шкалой. Настройка цветовой шкалы ведётся на закладке «Цвета». Работа с этой закладкой осуществляется аналогично команде <QC>: Показать кривизну кривых.
