Закладка "Лист"

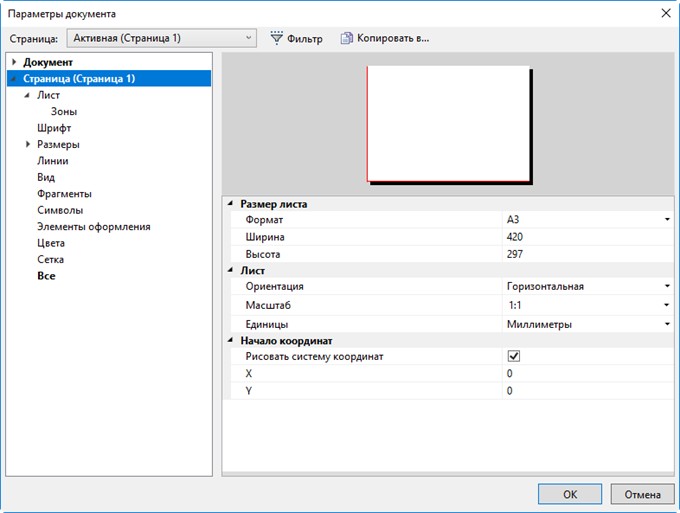

Данная закладка задаёт основные параметры настройки чертежа. Образец того, как документ будет выглядеть при заданных параметрах данной закладки, можно увидеть в области предварительного просмотра.

Размер листа. Данная группа параметров задаёт границы чертежа.

Формат. Задаёт обозначение основных форматов, установленных ЕСКД и ANSI. Формат можно выбрать из списка. При выборе одного из основных форматов, параметры “Ширина” и “Высота” устанавливаются автоматически. При выборе параметра “Пользователя” можно самостоятельно задать любой размер сторон формата.

Ширина. Задаёт размер ширины листа. Значение устанавливается автоматически при выборе формата из списка. При выбранном формате «Пользователя» размер может быть задан вручную.

Высота. Задаёт размер высоты листа. Значение устанавливается автоматически при выборе формата из списка. При выбранном формате «Пользователя» размер может быть задан вручную.



Группа Лист

Ориентация. Данный параметр задаёт ориентацию форматки чертежа. Ориентация может быть Вертикальная или Горизонтальная.

Масштаб. Задаёт масштаб чертежа. Можно указать любое значение масштаба, а также выбрать значение из списка. Рекомендуется использовать масштабирование только в тех случаях, когда оно действительно необходимо. В большинстве случаев масштабирование не требуется, так как:

1.Для вывода на плоттер или принтер размер чертежа не является ограничительным фактором.

2.Для того чтобы обозначения размеров всего чертежа или какой-то его части были отмасштабированы, существуют специальные средства, которые будут описаны ниже.

Если всё же необходимо установить масштаб, то лучше это сделать перед началом создания чертежа. Если изменить установку масштаба для готового чертежа, то может потребоваться ручная корректировка положения его отдельных элементов. Это происходит потому, что масштабирование в T-FLEX не является просто функцией пропорционального изменения размера всех элементов чертежа. В T-FLEX масштаб определяет лишь положение линий чертежа. Например, величина размерных стрелок и текста в размерах останутся неизменными.



При работе в окне 2D вида на панели Вид расположены иконки для быстрого изменения  формата, масштаба и ориентации страницы.

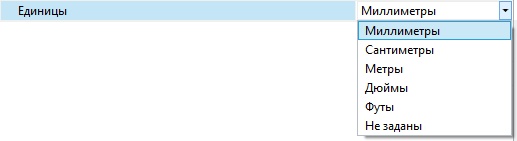

Единицы. Задаёт единицы измерения, в которых работает система T-FLEX CAD. Параметр выбирается из списка.

От этого параметра зависит сразу несколько вещей:

-расчёт допусков размеров, который различен при миллиметрах и дюймах;

-значения в меню при задании параметров шероховатости и допусков формы и расположения поверхностей;

-вывод на плоттер;

-экспорт в другие форматы;

-способ пересчёта размерных чисел в размерах, если пересчёт задан на закладке Размеры в группах Масштаб или Альтернативный масштаб для параметра Масштаб.



Начало координат. Эти параметры задают положение начала координат чертежа.

Рисовать систему координат. Позволяет видеть начальную точку страницы, к которой может быть выполнена привязка. Опция доступна как для чертёжных страниц, так и для рабочих плоскостей. Это, в свою очередь, помогает управлять отслеживать ориентацию рабочей плоскости в пространстве при черчении на ней. Система координат не рисуется в режиме скрытых линий построения, не выводится на принтер и не экспортируется в сторонние форматы. По умолчанию опция активна.

X. Задаёт координату нижнего левого угла чертежа по оси X.

Y. Задаёт координату нижнего левого угла чертежа по оси Y.

Значения координат задаются в тех единицах, в которых будет создаваться чертёж, и которые определяются в пункте “Единицы”.



При задании параметров документа можно использовать переменные, которые будут храниться в файле чертежа. Для этого нужно вместо конкретного значения параметра (численного или текстового) вписать имя переменной. Имя переменной должно быть заключено в {фигурные скобки}. Если переменная текстовая, то её имя должно начинаться со знака «$». Если поместить курсор в нужное поле параметра и нажать <F8>, то можно вставить переменную из списка уже созданных. Изменять значения переменных можно в редакторе переменных.



Смотри: ST: Параметры документа
