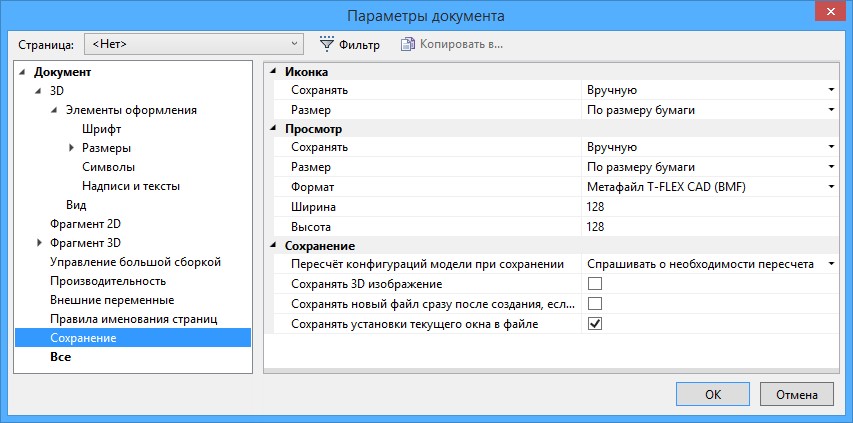

Закладка "Сохранение"

Данная закладка предназначена для установки режима автоматического создания просмотра и иконки текущего чертежа. Причём и просмотр, и иконку при помощи данной закладки можно создавать одновременно.

Группа Иконка задаёт параметры создания иконок документа. Иконки документа будут отображаться везде, где предусмотрен показ иконки документа (на закладке документа при его открытии в T-FLEX CAD, в меню документов, и т.п.).

Сохранять. Задаёт режим создания иконки документа. Параметр может принимать следующие значения:

Нет. Иконка не сохраняется. В этом случае в файле останется та иконка, которая была сохранена ранее (если таковая имеется).

Автоматически – 2D. Иконка с 2D изображением сохраняется автоматически при каждом сохранении документа.

Автоматически – 3D. Иконка с изображением 3D модели сохраняется автоматически при каждом сохранении документа.

Вручную. При установке этого режима иконку можно создавать вручную при помощи команды IC: Создать/Редактировать иконку (Сервис > Специальные данные > Иконка…). Если этой командой не воспользоваться, то установка данного режима будет работать также как и при значении “Нет”.



Размер. Задаёт размер изображения иконки. Размер изображения можно выбрать из списка: максимальное изображение, по размеру бумаги.

Группа Просмотр задаёт параметры просмотра, который предназначен для быстрого вывода изображения чертежа в поле предварительного просмотра документа команды Файл > Открыть…

Сохранять. Данный параметр задаёт режим сохранения просмотра. Параметр может принимать следующие значения: нет, автоматически, вручную.

Нет. Просмотр не сохраняется. В этом случае в файле останется тот просмотр, который был сохранён ранее (если таковой имеется).

О наличии в файле просмотра можно узнать в свойствах документа на закладке “Просмотр”.

Автоматически. Просмотр сохраняется автоматически при каждом сохранении документа.

Вручную. При установке этого режима, просмотр можно создавать вручную при помощи команды PV: Сохранить просмотр (Сервис > Специальные данные > Просмотр). Если этой командой не воспользоваться, то установка данного режима будет работать так же, как и при значении “Нет”.

Размер. Задаёт размер изображения просмотра. Размер изображения можно выбрать из списка:

Максимальное изображение. При установке этого параметра просмотр создаётся по максимальным границам изображения.

По размеру бумаги. При этом параметре просмотр создаётся по размерам бумаги, формат которой задаётся на закладке “Общие” описываемой команды.

Формат. Задаёт формат файла просмотра. Формат можно выбрать из списка: метафайл T-FLEX CAD, растровый (BMP) – 2D, растровый (BMP) – 3D.

Ширина и высота. Данные параметры задают размеры растровой картинки в пикселях.

Сохранение:

Пересчёт конфигураций модели при сохранении определяет действия системы при сохранении документа, в котором созданы конфигурации. Возможны следующие варианты действий при сохранении документа:

-Спрашивать о необходимости пересчёта - если в документе есть неактуальные конфигурации, при его сохранении будет задан вопрос о необходимости пересчёта конфигураций.

-Пересчитать все конфигурации модели (при сохранении документа конфигурации будут пересчитаны и сохранены автоматически).

-Не пересчитывать конфигурации модели.

Сохранять 3D изображение в файле документа. Задаёт режим сохранения 3D изображения в файле документа, что уменьшает время пересчёта модели при открытии файла, но увеличивает место на диске, занимаемое файлом. Кроме того, файл с сохранением 3D изображения может быть использован в качестве 3D картинки (команда Операции > 3D изображение).

Сохранять установки текущего окна в файле. Установка данного параметра позволяет сохранять последние установки окна текущего документа в файле. Например, если окно текущего документа было разбито на две части, в одной из которых находится 3D модель, то после повторного открытия документа размеры и расположение окна восстановятся.

Сохранять новый файл сразу после создания, если данный файл используется как прототип. Данный флажок полезен, если планируется использовать текущий документ в качестве прототипа. Когда флажок установлен, при создании нового документа на основе этого прототипа будет сразу же появляться окно сохранения файла. При отказе от сохранения новый документ не создаётся.



Смотри: ST: Параметры документа
