Выгрузить

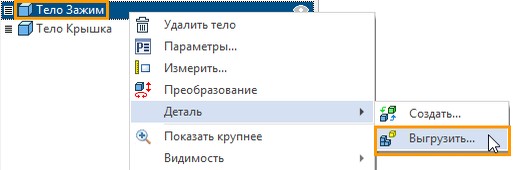

Диалог команды выгрузки детали можно вызвать для любого одного тела или одного фрагмента через контекстное меню.

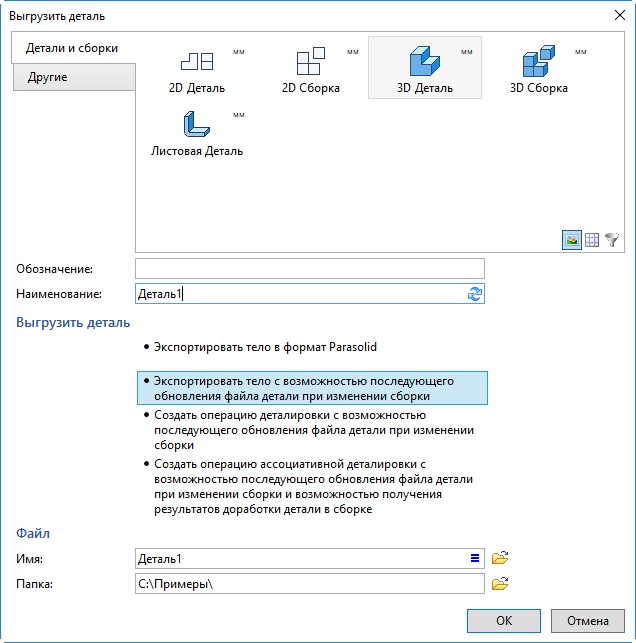

В диалоге доступно 4 варианта выгрузки.

Первый вариант выгрузки позволяет сохранить тело в формат Parasolid.

Первый и второй варианты выгрузки рассмотрены в подразделе «Сохранить геометрию из сборки в отдельном файле».

Третий и четвёртый варианты выгрузки рассмотрены в подразделе «Выгрузить геометрию с возможностью последующего обновления».

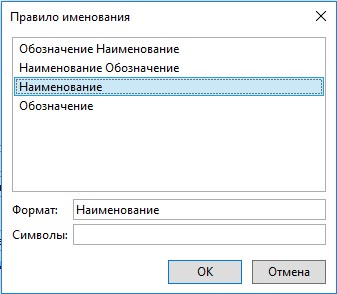

Обозначение и Наименование автоматически создают имя файла на диске. Принцип создания имени файла – можно настроить. Для этого нажимаем пиктограмму в поле «Имя» и появляется специальный диалог «Правило наименования». При помощи пиктограммы можно обновить имя файла по выбранному правилу наименования.

По умолчанию файл сохраняется в папку, где находится файл, из которого производится выгрузка.



Смотри: Проектирование сборок «Сверху вниз», Сохранение геометрии из сборки в отдельно файле, Деталь,
