Управление видимостью элементов

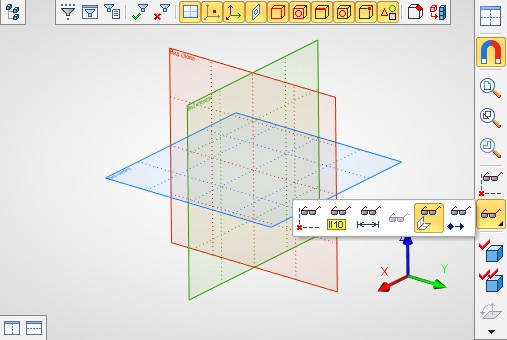

Дополнительным инструментом для управления видимостью элементов чертежа являются команды "SI: Спрятать элементы построения", "ESO: Погасить/показать элементы", “Погасить/Показать отношения”, “SN: Погасить 3D элементы оформления”. Данные команды доступны на инструментальной панели "Вид" и в меню "Вид" (группа "Показать/Скрыть"):

Команда "SI: Погасить построения":



Команда позволяет погасить все элементы построения в текущем окне (2D вида или 3D вида). Повторный вызов команды позволит восстановить прорисовку элементов построения.



Команда “Погасить/Показать отношения”:

Команда позволяет временно скрывать с экрана все Отношения, созданные в текущем 2D окне. Повторный вызов команды восстанавливает прорисовку Отношений.

Команда “SN: Погасить 3D элементы оформления”:

Команда доступна только в 3D версии системы. Она позволяет скрыть все 3D элементы оформления (3D размеры, надписи и т.п.) в текущем 3D окне.

Команда "ESO: Погасить/показать элементы":



Данная команда позволяет управлять видимостью отдельных элементов чертежа. В состав автоменю этой команды входят следующие пиктограммы:

       <S>        Список типов элементов, доступных для выбора.

       <L>        Показать список погашенных элементов.

       <*>        Показать все погашенные элементы.

       <Esc>        Выйти из команды.

Опция вызывает окно селектора, определяющего список элементов, выбор которых разрешён в процессе работы данной команды. Установки селектора, сделанные внутри команды, не влияют на установки, заданные в команде  "FT: Селектор". После вызова команды по умолчанию в селекторе разрешён выбор всех элементов.

Для того чтобы сделать элемент невидимым, достаточно указать его с помощью . При этом изображение элемента исчезает с экрана, т.е. он становится скрытым элементом чертежа. Скрытым элементам система присваивает атрибут "Hidden". Они не отображаются на экране, но могут быть выбраны в командах создания и/или редактирования 2D элементов.

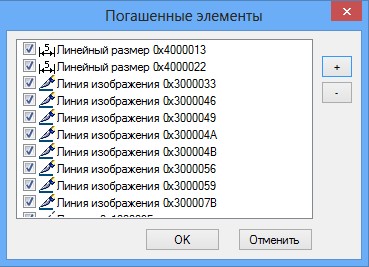

Опция выводит окно со списком всех погашенных элементов.  Для восстановления видимости какого-то элемента необходимо снять отметку в квадрате, расположенном слева от его имени. Графические кнопки "+", "-" позволяют снять/установить отметку для всех элементов списка. При вызове опции все погашенные элементы чертежа станут видимыми.
