Окружность построения с двумя касательными и заданным радиусом

1. Вызовите команду Окружность.

2. Выберите первую линию, которой будет касаться создаваемая окружность. Для выбора доступны прямые, окружности, эллипсы, 2D пути, сплайны, кривые смещения и функции построения, а также отрезки, окружности и дуги окружностей линий изображения. Линию можно выбрать одним из следующих способов:

•Наведите курсор на желаемую линию при включенных объектных привязках и нажмите или <Enter>. При выборе линии изображения автоматически создаётся совпадающая с ней линия построения (прямая или окружность) и текущая окружность строится на основе этой линии построения.

•Активируйте одну из следующих опций автоменю:

Если опция активируется с клавиатуры, то мгновенно выбирается линия построения соответствующего типа, ближайшая к курсору.
Если опция активируется мышью, то для выбора линии, ближайшей к курсору, необходимо дополнительно нажать в окне чертежа.
Опция выбора сплайна, помимо сплайнов, позволяет выбирать 2D пути, кривые смещения и кривые-функции.

3. Выберите вторую линию, которой будет касаться создаваемая окружность. Для выбора доступны линии тех же типов, что и на предыдущем шаге. Линию можно выбрать одним из способов, описанных выше.

При выборе 2D пути касанием считается не только касание участков пути, но и прохождение окружности через один из узлов пути.

4. При необходимости установите желаемый вариант касания, переключаясь между доступными вариантами с помощью следующей опции автоменю:

Варианты касания также могут переключаться автоматически в зависимости от того, какой вариант обеспечивает прохождение окружности через текущее положение курсора.

5. При необходимости привяжите к узлу вариант касания создаваемой окружности.

Если одна из выбранных линий является эллипсом, сплайном, 2D путём, кривой смещения или кривой-функцией, то ручное переключение варианта касания и привязка его к узлу будут недоступны.

6. Задайте радиус или диаметр окружности одним из следующих способов:

•Введите значение радиуса или диаметра с клавиатуры. Значения вводятся в поля окна параметров. По умолчанию активно поле ввода радиуса. Можно переключаться между вводом диаметра и радиуса, нажимая <Tab> или нажимая на желаемом поле. Вместо значения можно также ввести имя переменной. Если введённое значение невозможно соблюсти при касании с ранее выбранными линиями, под полями ввода появится сообщение:



 В таком случае, введите другое значение.

 Для завершения ввода нажмите <Enter> или в любом месте окна чертежа.

•Установите курсор в произвольную точку чертежа без привязки к существующим элементам и нажмите или <Enter>.  Радиус и диаметр окружности будут подобраны таким образом, чтобы окружность проходила через указанную точку (если это возможно с учетом ранее выбранных касательных) или как можно ближе к ней.

Независимо от способа задания радиус и диаметр сохраняются в параметрах окружности и могут быть изменены позже.

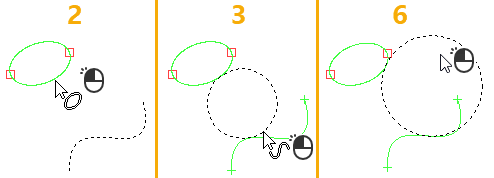

Пример создания окружности, касательной к эллипсу и сплайну

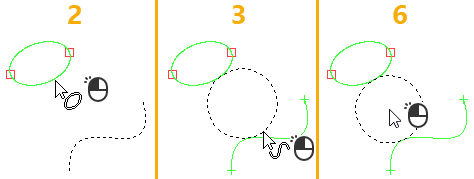

Пример создания окружности с другим радиусом на основе тех же элементов



После создания окружности команда возвращается в начальное состояние.
