Обрезка и восстановление линий построения

Обрезка

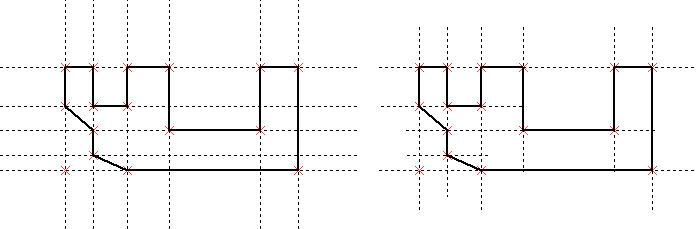

Команда производит обрезку линий построения - прямых и окружностей. Линии построения представляются в качестве отрезков или дуг, ограниченных крайними узлами. Если на линии нет узлов, то обрезка не производится.

Обрезка зависит от сочетания значений параметра Длина в параметрах документа (Параметры документа > Страница > Вид > Линии построения) и в параметрах конкретной линии.

В параметрах линии возможны следующие значения длины:

•Из документа;

•Обрезанная;

•Бесконечная.

Независимо от выбранного значения изначально линия создается бесконечной. Влияние данного параметра проявляется в сочетании с параметрами документа при применении команды Обрезка.

В параметрах документа возможны следующие значения длины:

•По умолчанию обрезанные
Команда Обрезка обрезает линии, в параметрах которых для длины заданы значения Из документа и Обрезанная.

•По умолчанию бесконечные
Команда Обрезка обрезает линии, в параметрах которых для длины задано значение Обрезанная.

•Все обрезанные
Команда Обрезка обрезает все линии, независимо от их параметров.

•Все бесконечные
Команда Обрезка не обрезает никакие линии, независимо от их параметров.

Величина вылета обрезанных линий за крайние узлы определяется параметром Выступание (Параметры документа > Страница > Вид > Линии построения).



Впоследствии способ выбора обрезанных линий зависит от значения параметра Поиск в параметрах документа (Параметры документа > Страница > Вид > Линии построения). По умолчанию для данного параметра установлено значение В пределах, в результате чего для выбора обрезанных линий необходимо наводить курсор на их части, отображаемые после обрезки. Если сменить значение данного параметра на В бесконечности, то для выбора обрезанных линий можно будет наводить курсор и на части, скрытые после обрезки (вся линия будет подсвечена при наведении).

Восстановление

Команда восстанавливает бесконечную длину линий построения, обрезанных с помощью команды Обрезка.
