Фиксация положения 2D элементов построения

По умолчанию элементы построения можно свободно перетягивать мышью. При этом перемещаются и связанные с ними элементы (как родительские, так и дочерние).

Кроме того, по умолчанию включено прозрачное редактирование 2D элементов, в результате чего команда редактирования запускается автоматически при выборе элемента построения в окне чертежа в режиме ожидания команды, после чего элемент начинает следовать за курсором в рамках степеней свободы, определяемых способом создания элемента.

Например, при перетягивании 2D узла, созданного на пересечении прямых, вместе с узлом будут перетягиваться и прямые. Тогда как после входа в команду редактирования узла, его положение не будет меняться, т.к. оно полностью определено положением прямых.

Чтобы предотвратить возможность перемещения элемента, следует зафиксировать его положение.

Фиксация положения свободных 2D узлов осуществляется с помощью ограничения Фиксация.

Полная фиксация положения связанных 2D узлов, а также частичная фиксация положения полусвязанных узлов осуществляется фиксацией положения их родительских элементов.

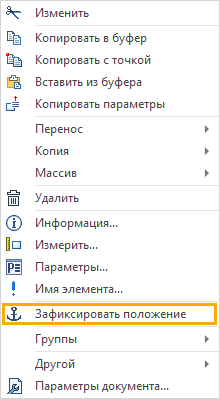

Фиксация положения линий построения осуществляется с помощью опции Зафиксировать положение, доступной в контекстном меню элемента:

Об активности опции свидетельствует подсветка её иконки в контекстном меню, а также символ якоря , появляющийся рядом с курсором при наведении на зафиксированный элемент.

Когда опция активна, перетягивание элемента невозможно. Также выбор элемента в режиме ожидания команды не приводит к запуску команды редактирования, независимо от состояния опции прозрачного редактирования, а выбор элемента в запущенной команде редактирования невозможен.

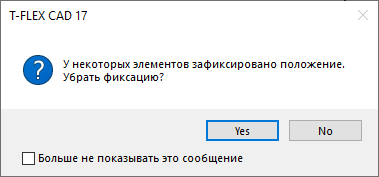

При этом к зафиксированным элементам всё еще можно применять команды переноса элементов. При переносе система предложить Убрать фиксацию элементов. Если фиксацию не убрать, то перенос не будет произведён.

См. также:

•Редактировать 2D узел

•Редактировать 2D линии построения

•Ограничения
