Опции создания размеров

При создании и редактировании размеров на вкладке Опции служебного окна параметров доступны следующие опции:

Показывать диалог параметров для каждого элемента.
Если установить данный флаг, то после определения положения размера на чертеже на экране будет автоматически появляться окно диалога параметров.

Такой режим позволяет работать так же, как в предыдущих версиях T-FLEX CAD – сначала указать положения размера на чертеже, а затем задавать его параметры.



Автовыравнивание размера
Если опция активна, то, при уменьшении размера до определённых значений, система автоматически расположит размерное число и стрелки снаружи.

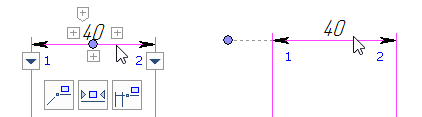

Показывать панель инструментов
Если опция активна, то, при наведении курсора на размер, на чертеже будут появляться манипуляторы и кнопки для быстрого редактирования размера.



Создавать управляющие размеры
Если опция активна, то создаваемый размер будет управляющим.

Подробнее см. Управляющие размеры.



Редактировать значение при создании управляющего размера
Если опция активна вместе с опцией Создавать управляющие размеры, то после определения положения размера на чертеже будет предложено ввести его значение.

Подробнее см. Управляющие размеры.



Привязка внутри проекции
Позволяет определять, будет ли размер принадлежать конкретному чертежному виду или же всей странице чертежа.

Подробная информация о данной опции доступна в разделе Привязка размеров и надписей к чертёжным видам.
