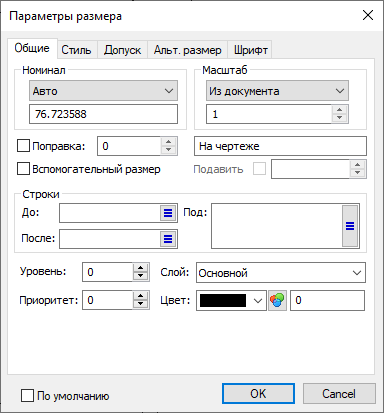

Диалог параметров
размера можно вызвать одним из следующих способов:
•по двойному нажатию
на размере в окне 2D или 3D вида, либо в окне
Элементы модели;
•из контекстного меню, вызываемого по нажатию
на размере в окне 2D или 3D вида, либо в окне Элементы модели;
•из динамической панели, отображаемой при выборе размера в окне 2D вида, если отключено прозрачное редактирование 2D элементов;
•из автоменю команд
Размер и
Редактировать размер.
В диалоге параметров размера доступны следующие вкладки:
•Общие
Содержит тот же набор параметров, что и вкладки Значение, Строки и Дополнительные параметры окна параметров команды Размер. Дополнительно позволяет задать Уровень, Приоритет, Слой и Цвет.
При создании размера на 2D проекции ему принудительно выставляется такой же приоритет, как и у проекции, если приоритет размера по умолчанию меньше приоритета проекции.
•Стиль
Содержит тот же набор параметров, что и вкладки Стиль, Стрелки и Единицы окна параметров команды Размер.
•Допуск
Содержит тот же набор параметров, что и вкладка Допуск окна параметров команды Размер.
•Альт. размер
Содержит тот же набор параметров, что и вкладка Альтернативный размер окна параметров команды Размер.
•Шрифт
См. главу Параметры шрифта элементов оформления чертежа.
