Альтернативный размер

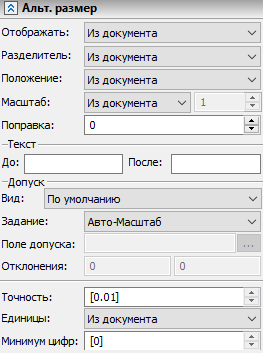

Рядом с номинальным значением размера может отображаться альтернативное значение. Параметры альтернативного значения задаются на вкладке Альт. размер окна параметров команды Размер.

Отображение альтернативного значения недоступно для угловых и строительных размеров.

Вкладка содержит следующие группы параметров:

•Значение

•Текст

•Допуск

•Формат

Значение

Группа параметров в верхней части вкладки определяет величину и положение альтернативного значения размера.

Отображать

Данный параметр определяет наличие или отсутствие альтернативного значения размера на чертеже. При выборе опции Из документа значение параметра определяется состоянием флага в параметрах документа (Параметры документа > Страница > Размеры > Альтернативные размеры > Двойные размеры > Добавить альтернативный размер).

Альтернативное значение вычисляется следующим образом. Сначала основное значение умножается на основной масштаб и к результату умножения прибавляется основная поправка. Затем результат сложения умножается на альтернативный масштаб и к результату прибавляется альтернативная поправка.

Альтернативное значение можно использовать в составе обычного текста до, после или под основным значением. Для этого введите в поле соответствующего текста специальный оператор - #DIM#. В результате на чертеже вместо этого выражения будет отображаться результат вычислений, описанных выше, но без учёта альтернативной поправки. Например, если для альтернативного масштаба выбрана опция Миллиметры/Дюймы, основное значение размера равно 60 мм, основной масштаб равен 1, а основная поправка равна 0, то #DIM#=(60*1+0)*0.03937=2.3622".

Альтернативное значение в составе текстовых строк можно сочетать с результатами, полученными с помощью команды Измерить. Для этого используется выражение вида $(VALUE), где VALUE - имя свойства размера в команде Измерить. Например, если в параметре размера Текст после написать ({$(VALUE)+2}%%116{$(UPPER_DEVIATION)-1}**), то размер будет выглядеть так:

Разделитель

Вид знаков, при помощи которых на чертеже будет отделяться значение альтернативного размера от основного:

•Из документа
Вид разделителя берётся из параметров документа (Параметры документа > Страница > Размеры > Альтернативные размеры > Разделитель).

•Нет
Альтернативное значение размера будет отображаться без разделительных знаков.

•[   ]
Альтернативное значение размера будет отображаться в квадратных скобках.

•{   }
Альтернативное значение размера будет отображаться в фигурных скобках.

•(   )
Альтернативное значение размера будет отображаться в круглых скобках.

Положение

Расположение альтернативного значения относительно основного. В соответствии с выбранным вариантом, альтернативное значение будет прорисовываться на чертеже После, До, Под или Над основным значением. При выборе опции Из документа значение параметра определяется состоянием флага в параметрах документа (Параметры документа > Страница > Размеры > Альтернативные размеры > Двойные размеры > Положение).

Масштаб

Масштабный коэффициент альтернативного значения размера (аналогично масштабному коэффициенту основного значения). При выборе опции Из документа значение параметра берётся из параметров документа (Параметры документа > Страница > Размеры > Альтернативный масштаб). С помощью масштабного коэффициента можно, например, рядом со значением размера в миллиметрах отображать его значение в дюймах.



Поправка

Поправка альтернативного значения размера (аналогично поправке основного значения).

Текст

Группа параметров Текст позволяет задать текст, который будет отображаться до или после альтернативного значения размера внутри его скобок  при наличии таковых.

Текстовые строки для альтернативного значения задаются аналогично текстовым строкам для основного значения. Если значения параметров данной группы не заданы, то они берутся из параметров документа (Параметры документа > Страница > Размеры > Альтернативные размеры > Текст).

Допуск

Группа параметров Допуск позволяет задавать поля допусков и предельные отклонения альтернативных размеров:

Вид

В выпадающем списке данного параметра можно выбрать, какой набор параметров допуска и отклонений альтернативного значения будет отображаться на чертеже (аналогично одноимённому параметру для основного значения). Вариант По умолчанию означает, что этот параметр для альтернативного значения будет таким же как у основного значения.

Задание

Способ задания отклонений альтернативного значения размера:

•Авто-Масштаб. Отклонения вычисляются по полю допуска основного размера (с учётом единиц измерения альтернативного размера – миллиметры или дюймы). Задание значения поля допуска альтернативного размера не влияет на расчёт его предельных отклонений.

•Авто-ANSI. Отклонения вычисляются по заданному полю допуска альтернативного размера по стандарту ANSI.

•Авто-ЕСКД. Отклонения вычисляются по заданному полю допуска альтернативного размера по стандарту ЕСКД.

•Вручную. Отклонения задаются пользователем. В качестве значений отклонений можно использовать переменные.

Поле допуска

В зависимости от опции, выбранной для параметра Вид, поле допуска для альтернативного значения размера либо задаётся вручную так же, как и для основного, либо копируется с основного значения, либо не задаётся вовсе.

Отклонения

Предельные отклонения альтернативного значения размера либо рассчитываются автоматически в соответствии с опцией, установленной для параметра Задание (см. выше), либо задаются вручную так же, как и для основного значения.

Формат

Группа параметров в нижней части вкладки определяет формат альтернативного значения размера.

Точность

Точность округления альтернативного значения размера. Например, точность 0.01 означает, что размерные числа будут округляться до второго знака после запятой. Точность 0 означает, что размерные числа округляться не будут. Если этот параметр отображается в квадратных скобках, то его значение берётся из параметров документа (Параметры документа > Страница > Размеры > Альтернативные размеры > Линейные размеры > Точность).

Единицы

Формат представления альтернативного значения размера. В основном этот пункт важен для дюймовых размеров. При выборе опции Из документа формат представления берётся из параметров документа (Параметры документа > Страница > Размеры > Альтернативные размеры > Линейные размеры > Единицы).



Минимум цифр

Минимальное количество цифр после запятой, отображаемое у альтернативного значения размера. Если этот параметр отображается в квадратных скобках, то его значение берётся из параметров документа (Параметры документа > Страница > Размеры > Альтернативные размеры > Линейные размеры > Минимальное количество цифр). Если Точность ниже Минимального количества цифр, то "лишние" цифры будут нулями.
