Радиальный размер с изломом

Для окружностей и дуг окружностей большого радиуса предусмотрен размер с изломом размерной линии. Он позволяет обозначить радиус, не рисуя размерную линию через весь радиус окружности, а ограничиться лишь коротким участком линии, достаточным для размещения значения размера.

Создание одиночного радиального размера с изломом на линиях любого типа

Для создания такого размера необходимо после вызова команды Размер активировать следующую опцию автоменю:

Активация данной опции настраивает фильтр выбора таким образом, что могут быть выбраны только окружности и дуги окружностей. Для выбора доступны как линии изображения, так и линии построения. Выберите окружность или дугу, нажав на ней . Появится предварительное изображение размера, а в автоменю станут доступны опции изменения знака, связи с другим размером, создания группы ломанных радиусов и общие опции команд создания 2D элементов.

При использовании обычной опции автоменю для изменения знака размера, размер с изломом превращается в обычный радиальный размер. Для изменения знака без изменения вида размера воспользуйтесь окном параметров. При редактировании размера с изломом в автоменю доступны специальные опции, позволяющие переключаться между размером и диаметром, не меняя вида размера:

После того, как появилось предварительное изображение размера, точка привязки размерной линии следует за курсором, а сама линия поворачивается вслед за точкой привязки вокруг центра окружности/дуги. Пока точка привязки находится внутри окружности на расстоянии от неё, большем чем минимально возможная длина размерной линии, конец линии совпадает с точкой привязки, что позволяет менять длину линии. Если точка привязки находится внутри окружности на расстоянии от неё, меньшем чем минимально возможная длина размерной линии, или снаружи окружности, то размерная линия создаётся с минимальной длиной, а положение точки привязки определяет лишь положение линии. Значение размера располагается посередине внешнего радиального участка размерной линии. Точку привязки можно совместить с 2D узлом, конечной точкой линии изображения или пересечением линий построения (при выборе пересечения в нём автоматически создаётся связанный 2D узел) или разместить в произвольном месте чертежа. Между размером и выбранным элементом (2D узлом/конечной точкой линии изображения) сохраняется ассоциативная связь, т.е. при последующих изменениях положения элемента положение точки привязки размерной линии изменится соответствующим образом. При редактировании размера эту связь можно разрушить, воспользовавшись следующей опцией автоменю:

После активации данной опции необходимо заново задать положение точки привязки размерной линии.



Установите желаемое положение точки привязки размерной линии, перемещая курсор, и подтвердите ввод нажатием или <Enter>. Размер будет создан. По окончании создания размера команда остаётся в режиме создания радиальных размеров с изломом.

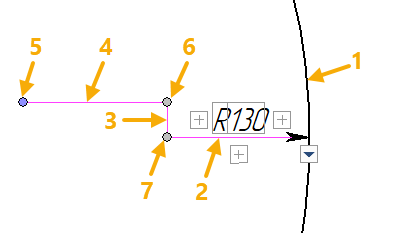

Манипуляторы радиального размера с изломом

Изначально при создании размера величина и положение излома размерной линии имеют значения по умолчанию. При редактировании размера эти параметры можно изменить с помощью специальных манипуляторов. Манипуляторы отображаются при выборе размера, а также при наведении на него курсора. Нажмите на манипуляторе. Соответствующая точка размерной линии начнёт следовать за курсором. Установите желаемое положение точки, перемещая курсор и подтвердите его нажав или <Enter>.

1 - окружность

2 - внешний радиальный участок размерной линии

3 - излом размерной линии

4 - внутренний радиальный участок размерной линии

5 - манипулятор точки привязки и длины размерной линии

6 - манипулятор положения излома

7 - манипулятор величины излома

Быстрое создание одиночного радиального размера с изломом на окружности построения

После входа в режим создания радиального размера с изломом окружность также можно выбрать с помощью следующей опции автоменю:

После активации данной опции нажатие в любом месте чертежа выбирает окружность построения, ближайшую к месту нажатия, и мгновенно создаёт радиальный размер с изломом на этой окружности с привязкой размерной линии к месту нажатия. По окончании создания размера команда остаётся в режиме создания радиальных размеров с изломом.

Создание группы радиальных размеров с изломом

После входа в режим создания радиального размера с изломом и выбора окружности/дуги, в автоменю становится доступной следующая опция:

После её активации первый размер создаётся в обычном режиме, а для последующих размеров точка привязки размерной линии совпадает с точкой привязки размерной линии первого размера и не может быть изменена, а за курсором следует не точка привязки размерной линии, а манипулятор величины излома. Данный режим удобно использовать при создании размеров на концентрических окружностях/дугах.

Если точка привязки размера первой окружности была задана 2D узлом или конечной точкой линии изображения, размеры для всех последующих окружностей автоматически также привязываются к этому узлу или конечной точке. Если же положение точки привязки первого размера задавалось произвольно, то в этой точке создаётся свободный 2D узел, к которому и будут привязаны все размеры.

Для завершения создания группы размеров с общей точкой привязки нажмите или воспользуйтесь следующей опцией автоменю.

При редактировании размера, входящего в группу с общей точкой привязки, можно сделать этот размер независимым и задать для него отдельную точку привязки с помощью следующей опции автоменю:

После активации данной опции необходимо заново задать положение точки привязки размерной линии текущего размера.
