Дополнительные параметры линии изображения

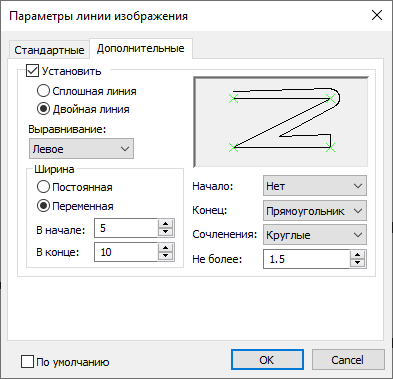

Вкладка Дополнительные диалога параметров линии изображения содержит расширенные параметры толщины линии, перечисленные ниже. Для их задания и применения необходимо установить флаг Установить в верхней части вкладки. В правой верхней части вкладки показано изображение Z-образной полилинии, позволяющее предварительно оценить результат применения указанных параметров. Узлы привязки показаны зелёным на условном изображении.

Параметры, задаваемые в данной вкладке, не применимы к линиям изображения, основанным на пользовательских шаблонах.

Можно переключаться между следующими способами применения ширины:

•Сплошная линия
Создаваемый объект-линия будет визуально представлять собой одну линию, толщина которой определяется параметрами, заданными ниже в группе Ширина. Параметр Толщина, заданный на вкладке Стандартные, в этом случае не применяется.

•Двойная линия
Создаваемый объект-линия будет визуально представлять собой две линии контура, расстояние между которыми определяется параметрами, заданными ниже в группе Ширина. Параметр Толщина, заданный на вкладке Стандартные, в этом случае определяет толщину каждой из этих двух линий.

Остальные параметры, заданные на вкладке Стандартные, применяются независимо от параметров, заданных на вкладке Дополнительные.

Выравнивание

Направление применения ширины.

•Центр
Ширина применяется симметрично относительно направления от начала к концу линии.

•Левое
Ширина применяется влево относительно направления от начала к концу линии.

•Правое
Ширина применяется вправо относительно направления от начала к концу линии.

Ширина
В зависимости от способа применения, выбранного выше, ширина определяет либо толщину единой линии, либо расстояние между её двумя линиями её контура.

Можно переключаться между следующими типами ширины:

•Постоянная
Ширина постоянная по всей длине линии задаётся в поле Значение ниже

•Переменная
Значения ширины В начале и В конце линии задаются раздельно в одноимённых полях ниже. На протяжении длины линии ширина равномерно изменяется от начального к конечному значению.

Начало и Конец

Форма линии в начальной и конечной точках соответственно.

•Нет
Если выше выбран способ применения ширины Двойная линия и Ширина в начале/конце не равна нулю, то при выборе данной опции линии контура не будут соединены между собой в начальном/конечном узле.
Если выше выбран способ применения ширины Сплошная линия, то результат применения данной опции аналогичен результату применения опции Прямоугольник.

•Прямоугольник
Контур линии ограничивается отрезком, проходящим через начальный/конечный узел по нормали к биссектрисе угла между линиями контура.

•Круг
Контур линии ограничивается дугой окружности с центром в начальном/конечном узле, касательной к линиям контура.

Сочленения
Форма линии в промежуточных узлах, в которых линия образует угол (при наличии таковых узлов).

Данный параметр применим только к линиям изображения на основе 2D путей.

Если внешний контур угла проходит через узел, угол будет иметь острую форму; в противном случае применяется одна из следующих опций:

•Круглые
Внешний контур угла обрезается дугой окружности с центром в угловом узле, касательной к линиям контура.

•Острые
Внешний контур угла не обрезается.

•Ограниченные
Внешний контур угла обрезается отрезком, проходящим по нормали к биссектрисе угла на расстоянии от углового узла, заданном ниже в поле Не более. Расстояние задаётся в относительных единицах, где 1 соответствует расстоянию от узла до внешнего контура угла. Если значение в поле Не более меньше либо равно 1, обрезка угла не применяется.
