2D путь

Вызов команды:

Путь – это линия построения, проходящая через последовательную цепочку узлов. Участки между узлами могут быть прямолинейными, либо являться частью линии построения, проходящей через данные два узла. Можно использовать линии построения: прямые, окружности, эллипсы, сплайны, а также уже существующие пути.

Метод построения пути аналогичен созданию контура штриховки.

Процесс задания 2D пути сводится к выбору 2D узлов, образующих последовательную цепочку. После того, как выбран начальный узел, можно выбрать линию построения, определяющую линию соединения с последующим узлом. Оба узла должны принадлежать данной линии построения.

Если разбить на этапы, то это будет выглядеть следующим образом:

1.Выбрать начальный узел;

2.Выбрать линию построения, соединяющую начальный узел с конечным (необязательное действие);

3.Выбрать конечный узел.

4.Подтвердить создание пути или вернуться к шагу 2, конечный узел, выбранный на шаге 3, становится начальным узлом для следующего участка пути.

Если в качестве конечного узла был выбран стартовый узел пути, то создание пути завершается.

Опции автоменю

После вызова команды доступно выполнение следующих действий:

После выбора узла и первого участка можно осуществить следующие действия:

При помощи этой опции можно задать контур пути по линиям изображения. Следует помнить, что этот способ можно использовать, только когда линии участков пути совпадают с линиями изображения. В случае неоднозначного выбора курсор при использовании опции <Space> должен указывать на необходимую линию изображения.

Для ускорения действий можно воспользоваться опцией:

Данная опция будет автоматически искать следующую линию пути, пока не замкнет контур (в случае замкнутого пути), или не дойдет до спорной ситуации (в случае окончания или разветвления линий изображения).

В обоих случаях (и при использовании опции <Space>, и при автовыборе контура с помощью ) система в качестве следующего участка может выбрать линию изображения, находящуюся на некотором расстоянии от последней выбранной. Для этого расстояние между соседними узлами линий изображения не должно превышать заданную Точность поиска. Она определяет максимально допустимое расстояние между узлами – окончаниями линий, при котором эти узлы считаются совпадающими, а линии изображения – соединяющимися. Изменить точность поиска можно в окне параметров.

Можно задать путь, используя те же операции, что и при создании линий изображения. То есть необходимо последовательно задать линии участков пути, каждая из которых имеет начальный и конечный узел. Для задания начала или конца линии участка пути необходимо выбирать существующие узлы (клавиша <N>) или создавать новые (клавиша <Enter>) на месте пересечения двух линий построения.

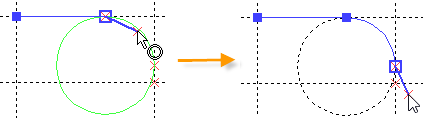

Как и при создании линии изображения, при задании дуги, необходимо после выбора начального узла дуги выбрать окружность клавишей <C>, или указать окружность при помощи . В противном случае, линией данного участка пути будет не дуга между двумя узлами, а отрезок.

Включение в задание пути прямой, дуги эллипса, части сплайна или другой кривой, аналогично созданию дуги окружности.

Для задания пути, представляющего из себя одну окружность, необходимо без выбора узла указать на эту окружность и нажать <С>. Также можно построить путь, представляющий собой эллипс, сплайн или другую кривую, используя соответствующие опции <E> и <S>.

Чтобы изменить направление пути вдоль окружности или дуги на противоположное, используйте следующую опцию:

Для отмены последнего введенного участка пути используется следующая опция:

Замыкание контура пути можно осуществить опцией:

Кроме того, для создания замкнутого пути можно просто выбрать начальную точку первого сегмента в качестве конечной точки последнего сегмента и закончить ввод.

Для завершения построения пути, после задания всех необходимых участков, нужно воспользоваться опцией:

Отмена создания пути осуществляется опцией:

После задания двух или более узловых точек нажатие вызывает диалог Действие по правой кнопке мыши, если опция Больше не задавать этот вопрос не была активирована ранее в текущей сессии.

Основные темы в этом разделе:

•Параметры пути

См. также:

•Редактирование 2D путей

•Действие по правой кнопке мыши
