Стандартные параметры линии изображения

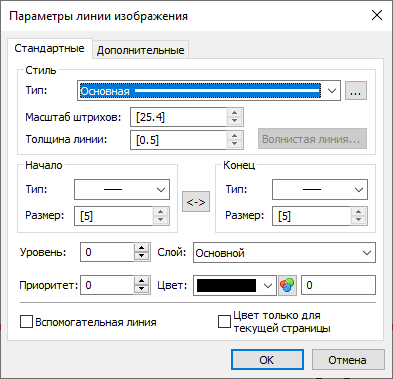

Вкладка Стандартные диалога параметров линии изображения содержит следующие параметры:

Группа параметров Стиль:

•Тип

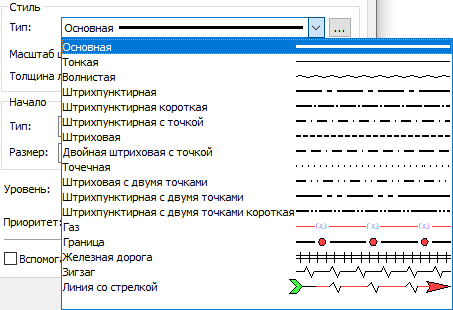

Тип линии изображения. В основном выпадающем списке данного параметра доступны типы линий изображения, описанные в файле tcad.lin, а также типы линий, основанные на пользовательских шаблонах.

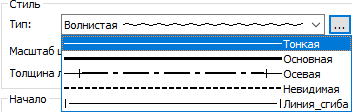

Справа от основного выпадающего списка, находится кнопка дополнительного списка, содержащего типы линий изображения, описанные в файле specline.def.



•Масштаб штрихов
Величина масштабирования длины штрихов прерывистых типов линий относительно длины штрихов, указанной в файле описания типов линий tcad.lin. На отображение сплошных линий не оказывает никакого влияния. Значение данного параметра, используемое по умолчанию отображается в квадратных скобках. Это значит, что значение взято из параметров страницы (Параметры документа > Страница > Линии > Стиль линий > Масштаб штрихов).

•Толщина
Толщина линии изображения в абсолютных единицах. Значение данного параметра, используемое по умолчанию отображается в квадратных скобках. Это значит, что значение взято из параметров страницы: для сплошной основной линии - из параметра Толщина основных, а для всех остальных - из параметра Толщина других (Параметры документа > Страница > Линии > Линии).

•Волнистая линия.
Если выбран Тип линии Волнистая, то становится доступной графическая кнопка Волнистая линия, выводящая на экран окно Параметры волнистой линии. В служебном окне параметров эта кнопка имеет вид .



Доступны следующие параметры волнистой линии

oКоличество периодов
Количество волн на полной длине линии изображения (длина периода рассчитывается системой автоматически).

oДлина периода.
Длина волны в абсолютных единицах (количество волн рассчитывается системой автоматически).

oВысота волны.
Высота периода в процентах от длины периода.

Группы параметров Начало и Конец:

•Тип
Тип символа отображаемого в начальной или конечной точке линии. В выпадающем списке доступно несколько десятков различных типов символов.



•Размер
Размер начального или конечного символа. Для стрелок размер соответствует длине стрелки в абсолютных единицах. Значение данного параметра, используемое по умолчанию отображается в квадратных скобках. Это значит, что значение взято из параметров страницы (Параметры документа > Страница > Линии > Стиль линий > Размер стрелок (окончаний)).

•
Кнопка позволяет быстро поменять местами параметры начала и конца линии.

Уровень

Уровень видимости линии (см. главу Уровень).

Приоритет

Приоритет отображения линии (см. главу Приоритет).

Слой

Слой, которому принадлежит линия (см. главу Слой).

Цвет

Цвет линии можно выбрать из выпадающего списка, выбрать из каталога или задать числовым значением, как описано в главе Цвет.

Вспомогательная

При установленном флаге линия будет вспомогательной (см. главу Вспомогательные линии).

Цвет только для текущей страницы

Данный флаг доступен только при вызове диалога из команды создания линии. В диалоге параметров уже созданной линии он недоступен. При установке флага заданный выше цвет будет использоваться не для всех создаваемых в дальнейшем линий в текущем документе, а только для линий, создаваемых на текущей странице.
