Автоматический поиск контуров штриховки

Для задания контуров штриховки в автоматическом режиме необходимо после вызова команды Штриховка активировать следующую опцию автоменю:

Если режим автоматического поиска использовался в предыдущем сеансе работы с командой, то эта опция будет активна сразу после вызова команды. Повторное нажатие на иконку или горячую клавишу опции переключает команду в режим ручного ввода контура.

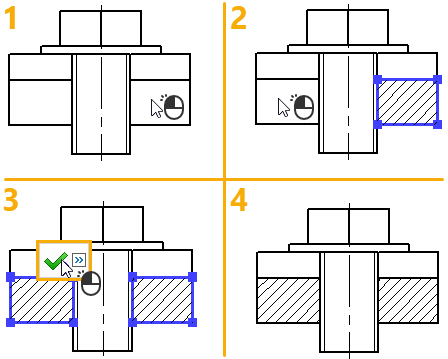

Пока опция автоматического поиска активна, при нажатии на чертеже система автоматически определяет замкнутый контур, охватывающий место нажатия, и выбирает его в качестве контура создаваемой штриховки. В этом режиме учитываются только контуры образованные линиями изображения. Принцип определения контуров зависит от параметров, задаваемых в окне параметров на вкладке Автоматический поиск контуров. Если в результате поиска контур был найден, он будет подсвечен синим цветом. При выборе контуров, прилегающих друг к другу, они объединяются.

Сбросить выбор можно с помощью клавиши <Esc>, или нажав в любом месте чертежа.

В любом порядке выберите все желаемые контуры, последовательно нажимая внутри них, задайте желаемые параметры штриховки и завершите ввод с помощью следующей опции автоменю:

В отличие от контуров, заданных в ручном режиме, при последующем редактировании штриховки невозможно изменение отдельных участков контуров, заданных автоматически.
