Параметры автоматического поиска контуров штриховки

От параметров, задаваемых на вкладке Автоматический поиск контуров окна параметров команды Штриховка зависит то, какая область чертежа будет выбрана в качестве контура штриховки по нажатию , если активна следующая опция автоменю:

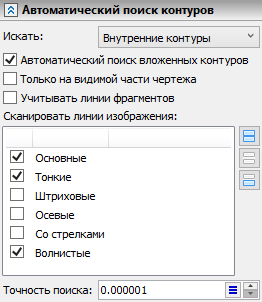

Вкладка содержит следующие параметры:

Искать

В выпадающем списке можно выбрать одну из следующих опций:

•Внутренние контуры
Система ищет наименьший контур, внутри которого находился курсор мыши в момент нажатия .

•Наружный контур
Система ищет наибольший контур, внутри которого находился курсор мыши в момент нажатия . Внутренние контуры при этом не учитываются независимо от состояния флага Автоматический поиск вложенных контуров.

Автоматический поиск вложенных контуров
Вложенные контуры - это замкнутые контуры полностью лежащие внутри выбранного контура. При установке данного флага выявленные вложенные контуры не заполняются штриховкой. Данный флаг работает только если в выпадающем списке Искать выбрана опция Внутренние контуры (см. выше).

Только на видимой части чертежа

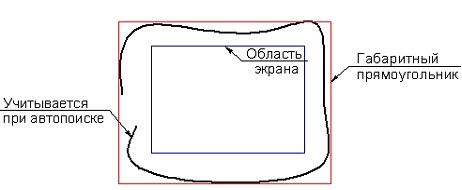

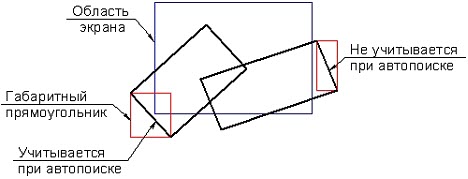

Если флаг установлен, то при поиске контура штриховки система анализирует только те линии изображения, габаритный прямоугольник которых пересекается с границами рабочего окна чертежа. Этот режим позволяет сократить время поиска при достаточно насыщенном чертеже. Под габаритным прямоугольником линии понимается прямоугольная область, целиком охватывающая её. Стороны этой области параллельны сторонам экрана. Примеры определения габаритных прямоугольников линий приведены на рисунках ниже.

Учитывать линии фрагментов
По умолчанию этот флаг снят и линии 2D фрагментов не рассматриваются системой при поиске контуров. При установленном флаге они будут учитываться.

Сканировать линии изображения
В данном поле находится список типов линий изображения. При поиске контуров система учитывает только те типы, флаги которых установлены в списке. С помощью кнопок, расположенных справа от списка, можно Выбрать всё, Снять выбор или Инвертировать выбор.

Точность поиска
Допустимое значение расстояния между линиями изображения. Если линии изображения расположены на расстоянии меньшем или равным, заданному в данном параметре, то система будет считать, что они имеют точку пересечения и может включить их в контур штриховки.
