Штриховка

Вызов команды:

Команда предназначена для создания штриховок. Штриховка в T-FLEX CAD представляет собой один или несколько замкнутых контуров, которые могут быть заштрихованы, заполнены изображением по выбранному образцу или залиты выбранными цветами в зависимости от заданного метода заполнения. Помимо обозначения тех или иных элементов на чертеже, штриховки могут использоваться и в некоторых других целях: для скрытия линий, перекрываемых контуром штриховки, в качестве контуров для 3D профилей, для расчёта геометрических характеристик профиля. На левом рисунке изображена штриховка, состоящая из одного контура, на правом - из трёх контуров.



Контуры задаются в ручном или в автоматическом режиме. Контуры создаются на основе 2D узлов, линий построения и линий изображения, сохраняя с ними ассоциативную связь. Таким образом, после создания штриховки можно редактировать её контур, редактируя элементы, на основе которых он построен.



Методы заполнения

С помощью кнопок, расположенных в верхней части окна параметров команды можно выбрать один из следующих методов заполнения контуров штриховки:



Штриховка
Заполнение контура параллельными друг другу прямыми линиями или дугами концентрических окружностей в одном или двух направлениях.

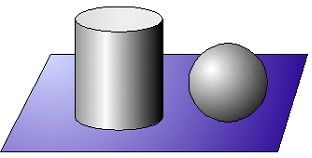

Заливка

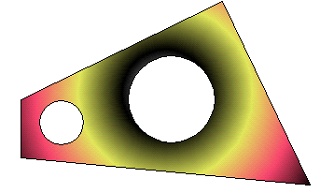

Заполнение контура выбранным цветом или несколькими цветами, плавно переходящими друг в друга.



По образцу
Заполнение контура изображением специального или художественного типа, хранящимся в отдельном файле-образце. В комплект поставки T-FLEX CAD входит широкий набор различных образцов штриховки. При необходимости можно также создавать и использовать пользовательские образцы штриховки.



Невидимая
Контур не заполняется.

Для каждого из способов заполнения доступен свой набор параметров.

Создание штриховки

Для создания штриховки необходимо после вызова команды выполнить следующие действия:

1.Выбрать метод заполнения (необязательное действие).

2.Задать параметры штриховки (необязательное действие).

3.Задать один или несколько контуров штриховки в ручном или автоматическом режиме.

4.Закончить ввод <Ctrl>+<Enter>.

Опции автоменю

В автоменю команды Штриховка доступны опции, описанные в разделах Ручной ввод контура штриховки и Автоматический поиск контура штриховки, опция предварительного просмотра, а также следующие опции, общие для большинства команд создания 2D элементов:

Предварительный просмотр результата штриховки

По умолчанию в процессе создания штриховки подсвечиваются только её контуры, тогда как заполнение контуров появляется на чертеже только после завершения ввода. Для просмотра результата штриховки до завершения ввода в команде Штриховка существует следующая опция:

При её включении, заполнение штриховки отображается на чертеже сразу после замыкания контура.

Основные темы в этом разделе:

•Ручной ввод контуров штриховки

•Автоматический поиск контуров штриховки

•Пользовательские образцы штриховки

•Параметры штриховки

•Профиль штриховки

•Редактировать штриховку
