Изменение направления и порядка точек контура штриховки

Направление контура и положение первой точки передаются 3D профилям, создаваемым на базе штриховок. Это может быть важным при создании операций 3D моделирования на основе таких профилей. Например, в операции По сечениям соответствие профилей может назначаться по начальным точкам контуров, при этом еще важно соответствие направлений контуров.

После того, как в режиме редактирования контура штриховки выбран контур, можно менять направление и порядок точек с помощью следующих опций автоменю:

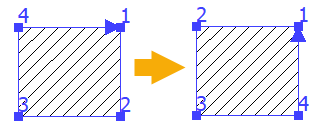

Активация данной опции мгновенно меняет направление контура на противоположное, что можно заметить по треугольному маркеру направления. Вследствие изменения направления порядок нумерации точек также меняется на противоположный.

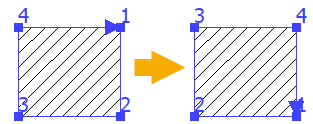

Активация данной опции меняет порядок нумерации таким образом, что точка, бывшая второй, становится первой. Направление контура при этом сохраняется. Таким образом номера всех промежуточных точек уменьшаются на единицу.

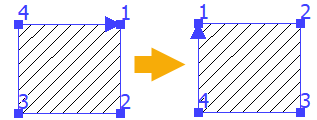

Активация данной опции меняет порядок нумерации таким образом, что точка, бывшая последней, становится первой. Направление контура при этом сохраняется. Таким образом номера всех промежуточных точек увеличиваются на единицу.
