Дополнительные стрелки надписи

Помимо команды Надпись, информация, приведённая в данном разделе также применима к командам Допуск и База.

У одной надписи может быть несколько стрелок. Список стрелок текущей надписи отображается на вкладке Стрелки окна параметров команды:

Стрелки можно выбирать в списке с помощью . Параметры стрелки, выбранной в списке, отображаются на вкладках Стрелка, Текст на стрелке и Знак на стрелке окна параметров команды.

Стрелка, созданная первой, считается основной, остальные - дополнительными. Конечный узел основной стрелки определяет положение полки надписи.

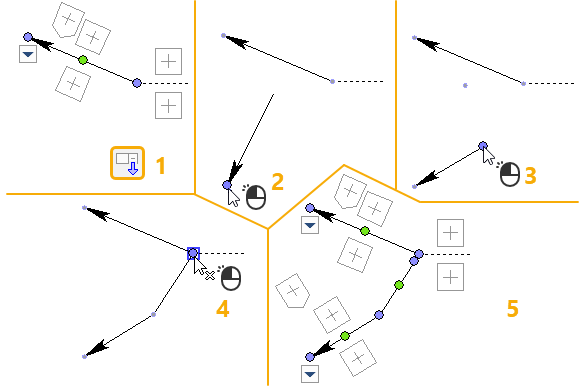

Добавить дополнительную стрелку можно с помощью кнопки [+], расположенной справа от списка стрелок, или с помощью следующей опции автоменю, появляющейся после задания положения конечного узла основной стрелки:

В результате рядом с курсором появляется изображение новой стрелки. Далее её форма и расположение задаются так же, как и для основной стрелки, с одним дополнительным условием:

Положение конечного узла новой дополнительной стрелки должно совпадать с одним из узлов имеющихся стрелок. Если поместить конечный узел второй стрелки в произвольное место, этот узел становится промежуточным. Ввод промежуточных узлов продолжается до тех пор, пока последний узел не будет установлен в положение, совпадающее с узлом имеющейся стрелки.

Для дополнительных стрелок отображаются такие же манипуляторы, как и для основной.



В процессе создания или редактирования узлов дополнительной стрелки её можно удалить, использовав опцию:

По завершении создания или редактирования узлов дополнительной стрелки её можно удалить, выбрав в списке стрелок и использовав кнопку [-], расположенную справа от списка.

Основная стрелка не может быть удалена.
