Прямая линия построения с касанием к двум кривым

1. Вызовите команду Прямая.

2. Выберите первую кривую, которой должна касаться создаваемая прямая. Для выбора доступны линии построения (окружности, эллипсы, 2D пути, сплайны, кривые смещения, функции) и линии изображения (окружности, дуги окружностей, эллипсы, дуги эллипсов). Предпочтительный вариант касания к первой кривой зависит от положения курсора в момент её выбора: точка касания будет расположена как можно ближе к нормальной проекции положения курсора на кривую. Однако, окончательный выбор варианта касания происходит на следующем шаге. Кривую можно выбрать одним из следующих способов:

•Наведите курсор на желаемую линию при включенных объектных привязках и нажмите или <Enter>. При выборе линии изображения автоматически создаётся совпадающая с ней линия построения (окружность или эллипс) и текущая прямая строится на основе этой линии построения.

•Активируйте одну из следующих опций автоменю:

	<C>	Выбрать касательную окружность
	<E>	Выбрать эллипс для создания прямой
	<S>	Выбрать сплайн

Если опция активируется с клавиатуры, то мгновенно выбирается линия построения соответствующего типа, ближайшая к курсору.
Если опция активируется мышью, то для выбора линии, ближайшей к курсору, необходимо дополнительно нажать в окне чертежа.

Опция выбора сплайна, помимо сплайнов, позволяет выбирать 2D пути, кривые смещения и кривые-функции.

После выбора появится предварительное изображение создаваемой прямой, следующее за курсором, сохраняя касание к выбранной линии.

3. Выберите вторую кривую, которой должна касаться создаваемая прямая. Для выбора доступны линии тех же типов, что и на предыдущем шаге. Линию можно выбрать одним из способов, описанных выше. Вариант касания ко второй кривой зависит от положения курсора в момент её выбора: точка касания будет расположена как можно ближе к нормальной проекции положения курсора на кривую. При этом, соблюдение данного условия для второй кривой имеет приоритет над соблюдением аналогичного условия для первой кривой.

Примеры создания прямой
с различными вариантами касания
к окружности и сплайну:

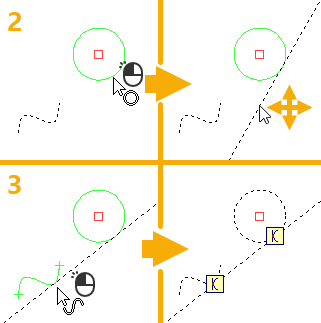

10S_LineCurveCurve

Пример 1

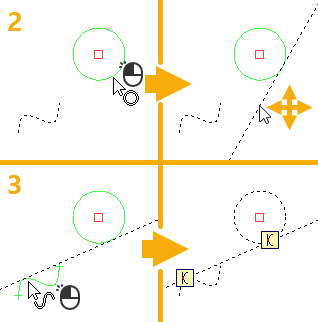

10S_LineCurveCurve2

Пример 2

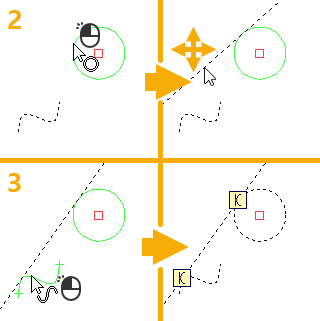

10S_LineCurveCurve3

Пример 3

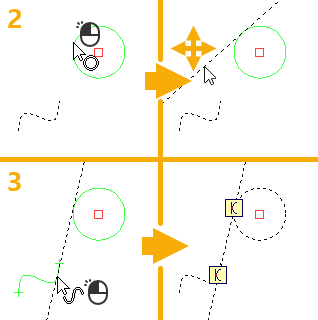

10S_LineCurveCurve4

Пример 4

Метки отношений в точках касания символизируют наличие касания.

После создания прямой команда остаётся в режиме создания прямых под произвольным углом и возвращается к начальному набору опций автоменю.
