Прямая линия построения с касанием к кривой, под углом к другой прямой

1. Вызовите команду Прямая.

2. Выберите кривую, которой должна касаться создаваемая прямая. Для выбора доступны линии построения (окружности или эллипсы) и линии изображения (окружности, дуги окружностей, эллипсы, дуги эллипсов). Предпочтительный вариант касания к кривой зависит от положения курсора в момент её выбора: точка касания будет расположена как можно ближе к нормальной проекции положения курсора на кривую. Однако, окончательный выбор варианта касания зависит от положения курсора в момент задания угла на четвёртом шаге. Кривую можно выбрать одним из следующих способов:

•Наведите курсор на желаемую линию при включенных объектных привязках и нажмите или <Enter>. При выборе линии изображения автоматически создаётся совпадающая с ней линия построения (окружность или эллипс) и текущая прямая строится на основе этой линии построения.

•Активируйте одну из следующих опций автоменю:

Если опция активируется с клавиатуры, то мгновенно выбирается линия построения соответствующего типа, ближайшая к курсору.
Если опция активируется мышью, то для выбора линии, ближайшей к курсору, необходимо дополнительно нажать в окне чертежа.

После выбора появится предварительное изображение создаваемой прямой, следующее за курсором, сохраняя касание к выбранной линии.

3. Выберите исходную прямую для отсчета угла. Для выбора доступны как прямые линии построения, так и отрезки линий изображения. Линию можно выбрать одним из следующих способов:

•Наведите курсор на желаемую линию построения или изображения при включенных объектных привязках и нажмите или <Enter>. При выборе отрезка линии изображения автоматически создаётся совпадающая с ним линия прямая линия построения и текущая прямая строится на основе этой линии построения.

•Активируйте следующую опцию автоменю:

Если опция активируется с клавиатуры, то мгновенно выбирается прямая линия построения, ближайшая к курсору.
Если опция активируется мышью, то для выбора линии, ближайшей к курсору, необходимо дополнительно нажать в окне чертежа.

4. Задайте угол, под которым должна проходить создаваемая прямая. Угол измеряется против часовой стрелки относительно прямой, выбранной на предыдущем шаге. Угол можно задать любым из следующих способов:

•Установите курсор в произвольную точку чертежа без привязки к существующим элементам и нажмите или <Enter>. Значение угла будет подобрано таким образом, чтобы обеспечить прохождение прямой через указанную точку. При этом по возможности используется вариант касания к кривой, заданный на этапе её выбора.

•Введите значение с клавиатуры. По умолчанию значение вводится в градусах (°) в поле, расположенное в верхней части окна параметров. Если установить флаг Дробный угол, то в окне параметров появятся дополнительные поля для ввода минут (') и секунд (").



Вместо значения можно также ввести имя переменной. Для завершения ввода нажмите <Enter> или в любом месте окна чертежа. При этом будет выбран вариант касания, обеспечивающий наименьшее возможное расстояние между создаваемой прямой и положением курсора в момент ввода первого символа значения.

Значение угла сохраняется в параметрах линии и может быть изменено позже.

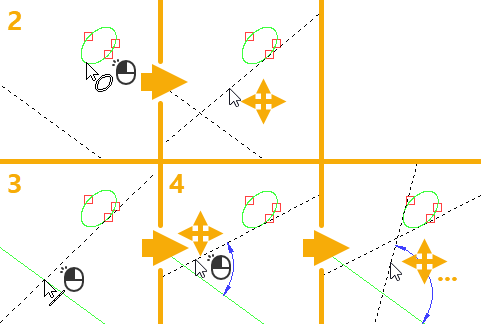

Пример создания прямой с касанием к эллипсу под углом к другой прямой

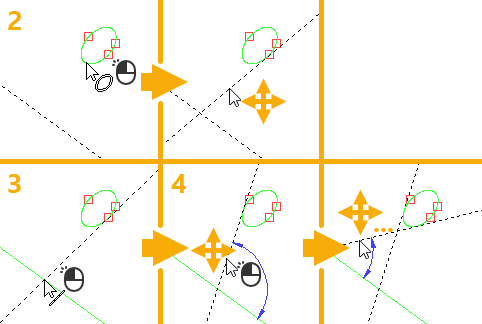

Пример создания прямой на основе тех же элементов с другим вариантом касания



После создания прямой команда остаётся в режиме создания прямых под углом к той же прямой с касанием к той же кривой. Для возврата в начальное состояние команды нажмите или <Esc>, либо воспользуйтесь следующей опцией:
