Диалог параметров прямой линии построения

Диалог параметров прямой можно вызвать одним из следующих способов:

•по двойному нажатию на прямой в окне чертежа, либо в окне Элементы модели;

•из контекстного меню, вызываемого по нажатию на прямой в окне чертежа, либо в окне Элементы модели;

•из динамической панели, отображаемой при выборе прямой в окне чертежа, если отключено прозрачное редактирование;

•из автоменю команды Прямая.

•из автоменю команды редактирования линий построения после выбора прямой.

При вызове из автоменю команды Прямая, в диалоге задаются параметры прямых создаваемых в дальнейшем. При других способах вызова в диалоге задаются параметры выбранной прямой.

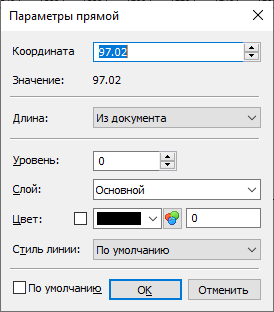

Диалог содержит следующие параметры:

Для уже созданных прямых в верхней части диалога может отображаться один из следующих параметров, если таковой использовался при её создании:

•Расстояние
Доступен для прямой, построенной параллельно другой прямой на заданном расстоянии. Это расстояние от прямой, которую вы выбрали в качестве базовой для построения.

•Угол
Доступен для прямой, построенной под углом к горизонтали, и для прямой, построенной под углом к другой прямой.

•Коэффициент
Доступен для пропорциональной прямой. Это коэффициент пропорциональности расстояний между созданной прямой и выбранными узлами.

•Координата
Доступен для горизонтальных и вертикальных прямых, включая построенные в режиме создания перпендикулярных прямых, если положение было задано указанием координат. Это расстояние по оси X или Y от начала координат вида, которому принадлежит прямая, до прямой.

Значение. Отображает численное значение Расстояния, Угла, Коэффициента или Координаты, что может быть полезным при задании этих параметров с помощью переменной или выражения.



Длина. См. главу Обрезка и восстановление линий построения.



Уровень. Помещает прямую на определенный уровень видимости.

Слой. Помещает прямую на определенный слой.

Цвет. При установленном флаге можно выбрать цвет текущего элемента. Если флаг не установлен, то элемент имеет цвет по умолчанию. Цвет по умолчанию задаётся в установках системы (Установки > Цвета > Общие > Линии построения по умолчанию). Кроме того, в параметрах документа можно задать отдельный цвет по умолчанию для элементов построения на конкретной странице (Параметры документа > Страница > Цвета > Цвета > Линии построения).

Стиль линии. В выпадающем списке можно выбрать один из вариантов отображения текущего элемента:

•По умолчанию

•Сплошная

•Пунктир

•Длинный пунктир

•Штрихпунктир

По умолчанию. Установка этого флага будет обозначать, что заданные в этом диалоговом окне значения параметров (кроме параметров Расстояние, Угол и Координата) будут применяться для новых линий построения всех типов.
