Прямая линия построения через два узла

1. Вызовите команду Прямая.

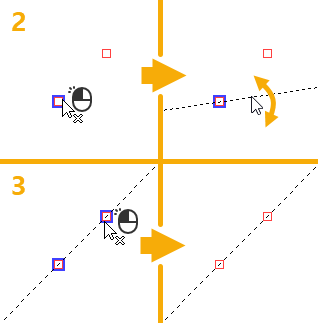

2. Выберите первый 2D узел, через который должна проходить создаваемая прямая. Узел можно выбрать одним из следующих способов:

•Наведите курсор на желаемый узел при включенных объектных привязках и нажмите или <Enter>.

•Наведите курсор на характерную точку линии изображения или пересечение линий построения при включенных объектных привязках и нажмите или <Enter>. В указанной точке будет автоматически создан связанный 2D узел.

•Активируйте следующую опцию автоменю:

Если опция активируется с клавиатуры, то мгновенно выбирается узел, ближайший к курсору.
Если опция активируется мышью, то для выбора узла, ближайшего к курсору, необходимо дополнительно нажать в окне чертежа.

После выбора появится предварительное изображение создаваемой прямой, поворачивающееся вокруг выбранного узла вслед за перемещениями курсора.

3. Выберите второй 2D узел, через который должна проходить создаваемая прямая. Узел можно выбрать одним из способов, описанных выше.

После создания прямой команда остаётся в режиме создания прямых под произвольным углом и возвращается к начальному набору опций автоменю.
