Параллельная прямая линия построения c касанием к кривой

1. Вызовите команду Прямая.

2. Выберите прямую, параллельно которой должна проходить создаваемая прямая. Для выбора доступны как прямые линии построения, так и отрезки линий изображения. Линию можно выбрать одним из следующих способов:

•Наведите курсор на желаемую линию построения или изображения при включенных объектных привязках и нажмите или <Enter>. При выборе отрезка линии изображения автоматически создаётся совпадающая с ним прямая линия построения и текущая прямая строится на основе этой линии построения.

•Используйте следующую опцию автоменю:

Данная опция активна по умолчанию после вызова команды, поэтому для выбора линии построения, ближайшей к курсору, достаточно нажать в окне чертежа, либо использовать клавиши <L> или <Enter>.

После выбора исходной прямой появится следующее за курсором предварительное изображение создаваемой прямой.

При необходимости после выбора исходной прямой можно создать оси симметрии, а затем продолжить создание параллели.

3. Выберите кривую, которой должна касаться создаваемая прямая. Для выбора доступны линии построения (окружности, эллипсы, 2D пути, сплайны, кривые смещения, функции) и линии изображения (окружности, дуги окружностей, эллипсы, дуги эллипсов). Вариант касания зависит к кривой от положения курсора в момент её выбора: точка касания будет расположена как можно ближе к нормальной проекции положения курсора на кривую. Кривую можно выбрать одним из следующих способов:

•Наведите курсор на желаемую линию при включенных объектных привязках и нажмите или <Enter>. При выборе линии изображения автоматически создаётся совпадающая с ней линия построения (окружность или эллипс) и текущая прямая строится на основе этой линии построения.

•Активируйте одну из следующих опций автоменю:

Если опция активируется с клавиатуры, то мгновенно выбирается линия построения соответствующего типа, ближайшая к курсору.
Если опция активируется мышью, то для выбора линии, ближайшей к курсору, необходимо дополнительно нажать в окне чертежа.

Опция выбора сплайна, помимо сплайнов, позволяет выбирать 2D пути, кривые смещения и кривые-функции.

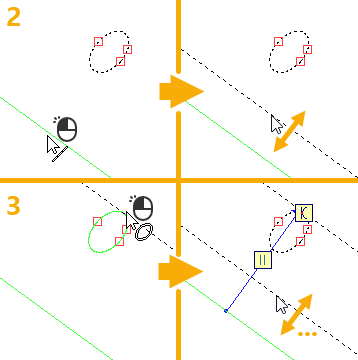

Пример создания параллельной прямой с касанием к эллипсу

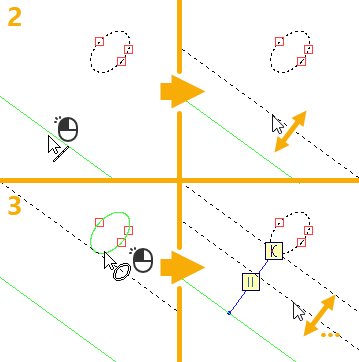

Пример создания параллельной прямой на основе тех же элементов с другим вариантом касания



Метка отношения , соединяющая полученную прямую с исходной, символизирует наличие параллельности, а метка в точке касания - наличие касания.

После создания прямой команда остаётся в режиме создания прямых, параллельных той же исходной прямой. Для возврата в начальное состояние команды нажмите или <Esc>, либо воспользуйтесь следующей опцией:
