Диалог параметров шероховатости

Диалог параметров обозначения шероховатости можно вызвать одним из следующих способов:

•по двойному нажатию на обозначении в окне 2D или 3D вида, либо в окне Элементы модели;

•из контекстного меню, вызываемого по нажатию на обозначении в окне 2D или 3D вида, либо в окне Элементы модели;

•из динамической панели, отображаемой при выборе обозначения в окне 2D или 3D вида;

•из автоменю команд Шероховатость и Редактировать шероховатость.

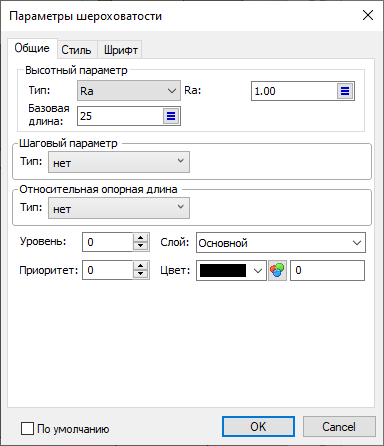

В диалоге параметров шероховатости доступны следующие вкладки:

•Общие
Содержит тот же набор параметров, что и вкладки Высотный параметр, Шаговый параметр, Относительная опорная длина окна параметров команды Шероховатость. Дополнительно позволяет задать Уровень, Приоритет, Слой и Цвет.

•Стиль
Содержит тот же набор параметров, что и вкладки Стиль и Стрелка окна параметров команды Шероховатость.

•Шрифт
См. главу Параметры шрифта элементов оформления чертежа.
