Вставка индексов, дробей и радикалов в текст

Вставка индексов, дробей и радикалов в текст (кроме строчного текста) осуществляется по одному и тому же принципу. Команда вставки добавляет в текст шаблон соответствующего типа. Шаблон состоит из трёх ячеек.

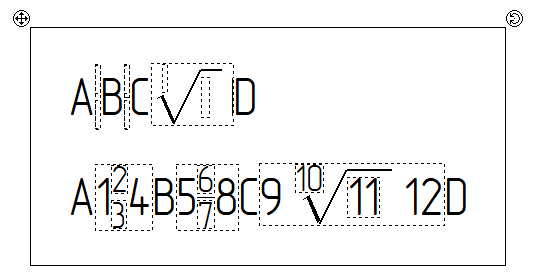

В режиме редактирования содержимого текста контуры ячеек шаблона обозначаются штриховыми линиями. На рисунке ниже показаны индекс, дробь и радикал, вставленные в обычный текст, и подписано содержимое ячеек.

Первая строка - пустые шаблоны;

Вторая строка - заполненные шаблоны

A, B, C, D - обычный текст

1 - текст перед индексом;

2 - верхний индекс;

3 - нижний индекс;

4 - текст после индекса;

5 - текст перед дробью (целая часть);

6 - числитель;

7 - знаменатель;

8 - текст после дроби;

9 - текст перед радикалом;

10 - степень корня;

11 - подкоренное выражение;

12 - текст после радикала.

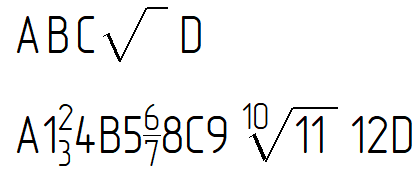

Вне режима редактирования содержимого текста контуры ячеек не отображаются.

Текстовый курсор можно перемещать между ячейками с помощью стрелок на клавиатуре или устанавливать в нужную ячейку, нажатием на ней . Ввод содержимого ячеек осуществляется с клавиатуры или с помощью контекстного меню. Можно вставлять индексы/дроби/радикалы в ячейки других индексов/дробей/радикалов.

Параметры шрифта можно устанавливать индивидуально для отдельных символов в каждой ячейке аналогично обычному тексту. Размер содержимого в ячейках до и после индекса/дроби/радикала, а также в ячейке подкоренного выражения равен размеру шрифта. Размер содержимого в ячейках верхнего и нижнего индексов, числителя, знаменателя и степени корня равен произведению размера шрифта на масштаб.

Для всех типов текста, кроме строчного, доступны два способа вставки:

•с масштабом по умолчанию;

•с настраиваемым масштабом.

Для строчного текста доступна только вставка дробей с помощью отдельной команды, описанной в разделе Контекстные меню полей ввода.

Вставка с масштабом по умолчанию

При редактировании содержимого текста в окне 2D или 3D вида, вставка с масштабом по умолчанию осуществляется с помощью следующих команд контекстного меню:

•Вставить Индексы <Alt>+<F12>;

•Вставить Дробь <Ctrl>+<F12>;

•Вставить Радикал.

Команды для вставки индексов и дробей также доступны в автоменю:

При редактировании содержимого текста в редакторе, команды для вставки индексов, дробей и радикалов с масштабом по умолчанию доступны на панели инструментов Стандартная, а также в разделе Вставка выпадающего меню.

После вызова команды шаблон сразу вставляется в текст. Масштаб по умолчанию можно настроить при вставке с настраиваемым масштабом.

Вставка с настраиваемым масштабом

При редактировании содержимого текста в окне 2D или 3D вида, вставка с настраиваемым масштабом осуществляется с помощью следующих команд контекстного меню:

•Вставить Индексы;

•Вставить Дробь;

•Вставить Радикал.

Команды для вставки индексов и дробей также доступны в автоменю:

При редактировании содержимого текста в редакторе, команды для вставки индексов, дробей и радикалов с настраиваемым масштабом доступны в разделе Вставка выпадающего меню.

После вызова любой из перечисленных команд появляется диалоговое окно Параметры выражения, в котором можно задать Масштаб шрифта. После нажатия ОК в текст будет вставлен шаблон с заданным масштабом.

Если установлен флаг Использовать по умолчанию, то после нажатия ОК введённое значение масштаба становится масштабом по умолчанию. Несмотря на одинаковый вид данного диалога для индексов, дробей и радикалов, их масштабы по умолчанию определяются раздельно.
