Диалог разбит на две вкладки:

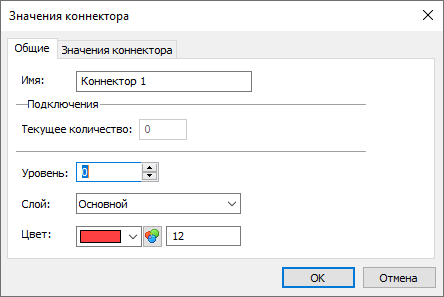

На этой вкладке можно установить для коннектора основные параметры – имя, уровень, слой, цвет. Также в поле Подключения отображается информация о количестве подключений к данному коннектору (если диалог параметров коннектора открыт непосредственно в сборочном чертеже).
Изначально у нового коннектора нет ни одного значения. К моменту создания пользователь, как правило, уже знает, для чего он создает этот коннектор, и какими параметрами подключаемых фрагментов он будет управлять. Например, если мы создаем коннектор на оси вала, то мы будем подключать к нему фрагменты деталей, сажаемых на вал. Значит, нам нужно передавать в подключаемый фрагмент (подшипник) значение диаметра оси вала.

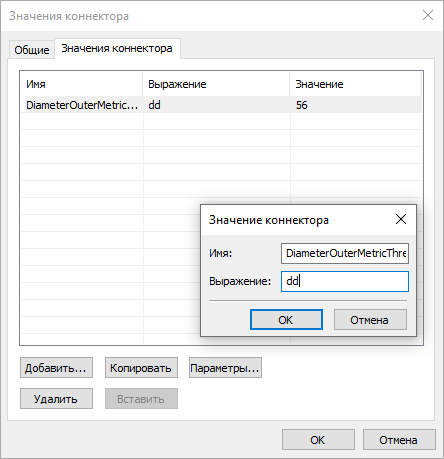

Для создания нового значения коннектора нужно нажать кнопку Добавить.
Выводится окно, в котором задаётся имя значения и выражение для него.
Имя значения коннектора используется впоследствии в момент привязки другого фрагмента к данному коннектору. Имя внешней переменной фрагмента со значением коннектора может не совпадать.
Рекомендуется задавать для именованных значений коннектора смысловые имена, придерживаясь во всех чертежах одних и тех же правил составления имён. Это упростит налаживание связей между значениями коннектора и внешними переменными привязываемых к нему фрагментов. Например, используемые в стандартных библиотеках T-FLEX CAD на первый взгляд сложные имена типа DiameterOuterMetricThread, ThreadPitchMetric, LengthInnerMetricThread, LengthInnerInchThread на самом деле составлены по общим для всех библиотек правилам и точно показывают, какую информацию передаёт данное значение коннектора.
В системе T-FLEX CAD приняты следующие наименования 2D коннекторов:
•DiameterOuterMetricThread - Номинальный диаметр наружной метрической резьбы
•DiameterOuterMetric - Диаметр наружного цилиндра в миллиметрах
•DiameterInnerMetricThread - Номинальный диаметр внутренней метрической резьбы
•DiameterInnerMetric - Диаметр внутреннего цилиндра в миллиметрах
•DiameterOuterInchThread - Номинальный диаметр наружной дюймовой резьбы
•DiameterOuterInch - Диаметр наружного цилиндра в дюймах
•DiameterInnerInchThread - Номинальный диаметр внутренней дюймовой резьбы
•DiameterInnerInch - Диаметр внутреннего цилиндра в дюймах
В момент привязки система использует специальный параметр внешней переменной фрагмента Значения коннектора (см. подробности в главе Создание переменной). Если в списке значений коннектора внешней переменной будет найдено имя, совпадающее со значением, хранящимся в коннекторе, к которому присоединяется фрагмент, то значение для внешней переменной будет автоматически считано из коннектора. Связь с коннектором будет сохранена. Также при привязке к коннектору имеется возможность вручную напрямую связать любую внешнюю переменную фрагмента с одним из значений коннектора (см. раздел Значения внешних переменных 2D фрагмента).
В поле Выражение могут быть подставлены число (или текст в кавычках для текстовой переменной), выражение или имя переменной текущего документа. В нашем примере нужно передавать в другие фрагменты значение диаметра, за который в модели вала отвечает определенная переменная (например, ‘D’). При создании именованного значения для коннектора можно задать имя ‘Diameter’, в поле для выражения поставить переменную ‘D’. При создании модели подшипника для переменной, отвечающей за посадочный диаметр, нужно задать в её параметрах новое значение коннектора с именем ‘Diameter’.
Значения коннектора можно копировать и вставлять через буфер обмена с помощью кнопок Копировать и Вставить. Таким образом можно копировать значения из одного коннектора в другой, в т.ч. находящийся в другом документе. Кроме того, в список значений коннектора можно вставлять из буфера переменные, скопированные в редакторе или в окне Переменные.
