Виды 3D преобразований > Поворот вокруг произвольной оси

В команде Преобразования поворот вокруг произвольной оси задается при помощи опции автоменю:

Активация данной опции включает на панели фильтров фильтры выбора осей, после чего можно выбрать нужную ось в 3D сцене.

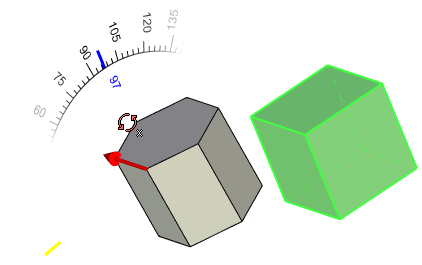

После выбора оси в сцене появляется манипулятор, при помощи которого можно задавать поворот. Работа с данным манипулятором аналогична работе с манипулятором поворота вокруг оси СК в режиме указания точки нажатием. Шаг перемещения манипулятора также берется из настроек манипуляторов ЛСК. Также при перемещении манипулятора можно ввести значение перемещения с клавиатуры.

После задания требуемого угла поворота в списке преобразований появляется новое преобразование вида:

Поворот вокруг оси 123

где 123 - величина поворота в градусах.

При использовании данной опции всегда создаётся новое преобразование, независимо от наличия в списке других преобразований.

Созданное преобразование можно отредактировать, изменив значение в поле ввода или заменив ось с помощью кнопки перевыбора привязки.
