Диагностика Сглаживания рёбер

Специальный режим диагностики в операции сглаживания рёбер позволяет определить возможность и причины возникновения ошибок при создании сглаживания.

Отсутствие ошибок в режиме диагностики является необходимым, но не достаточным условием для успешного создания сглаживания. Отсутствие ошибок в режиме диагностики не гарантирует благополучного завершения создания операции.

Если режим диагностики не обнаружил ошибок, а сглаживание, тем не менее, не строится, попробуйте обратить внимание на сообщения в служебном окне Диагностика.

Вход в режим диагностики осуществляется с помощью следующей опции автоменю:

Данная опция доступна для выбора сразу после выбора объектов сглаживания.

Опция запуска режима диагностики может быть доступна также в режимах предварительного просмотра и просмотра изменений, вносимых операцией, если в этих режимах при регенерации модели возникают проблемы.

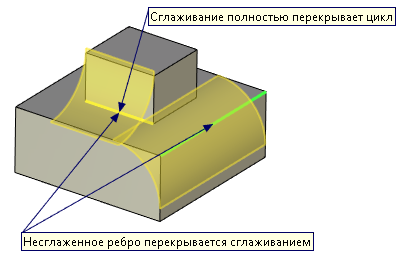

При входе в режим диагностики система автоматически анализирует заданные объекты и параметры сглаживания. Объекты, при сглаживании которых обнаружены проблемы, подсвечиваются в 3D сцене зеленым цветом. В случае, если причиной проблемы одного объекта является другой объект, то последний подсвечивается жёлтым цветом. От подсвеченных объектов идут выноски к меткам. В метках отображаются сообщения с кратким описанием проблемы сглаживания для данного объекта. При наведении курсора мыши на метку он сменит вид на . В этом режиме можно перетягивать метки мышью для более удобного обзора.

В режиме диагностики в окне параметров системы блокируются все поля окна Параметры и недоступен выбор объектов в 3D сцене.
