Сглаживание рёбер

Вызов команды:

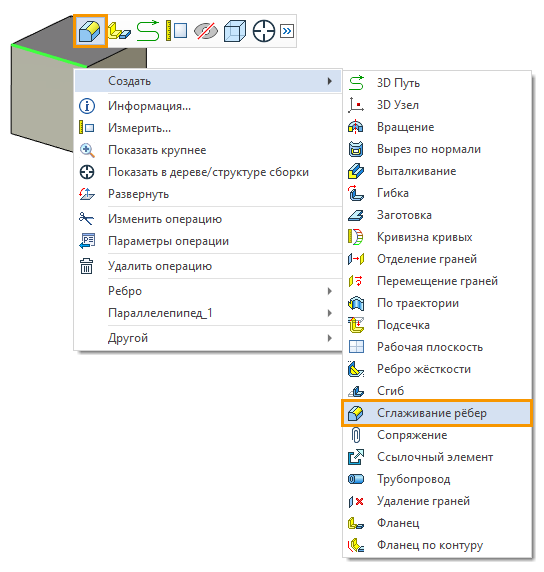

Вызов команды также доступен из динамической панели или из контекстного меню для выбранных граней, ребер, вершин, операций в режиме ожидания команды.

Операция сглаживания рёбер предназначена для получения сопряжения двух или более соприкасающихся поверхностей, принадлежащих одному телу (твёрдому или поверхности).

Существует несколько способов сопряжения:

•скругление постоянного радиуса;

•скругление переменного радиуса;

•скругление переменной выпуклости;

•фаска (с различными способами задания геометрических параметров).

В результате выполнения операции ребро, являющееся пересечением двух граней, заменяется дополнительной гранью (поверхностью сглаживания), обеспечивающей требуемый переход от поверхности одной грани к поверхности другой. Также возможно сглаживание вершин.

В операции сглаживания рёбер доступен специальный режим диагностики, позволяющий в процессе создания операции оперативно оценивать возможность и причины возникновения ошибок.

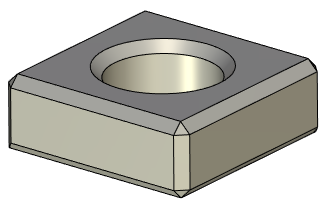

При построении сглаживания грани и рёбра не обязательно должны быть плоскими, они могут быть различной геометрической формы (см. рисунок ниже).

Основные темы в этом разделе:

•Общие сведения о Сглаживании рёбер

•Типы Сглаживания рёбер

•Создать Сглаживание рёбер

•Сглаживание вершин

•Опции автоменю Сглаживания рёбер

•Манипуляторы Сглаживания рёбер

•Дополнительные возможности Сглаживания рёбер

•Диагностика Сглаживания рёбер

•Редактировать Сглаживание рёбер
