Границы Сглаживания граней

Заданием границы сглаживания можно однозначно определить положение линии контакта на конкретных участках поверхности сглаживания. Это необходимо для учёта рёбер граней при построении поверхности сглаживания, когда поверхность сглаживания выходит за рёбра сглаживаемых граней. В этом случае данная опция позволяет довести поверхность сглаживания до рёбер граней с автоматическим расчётом размера поверхности сглаживания.

В команде Сглаживание граней доступны следующие граничные условия:

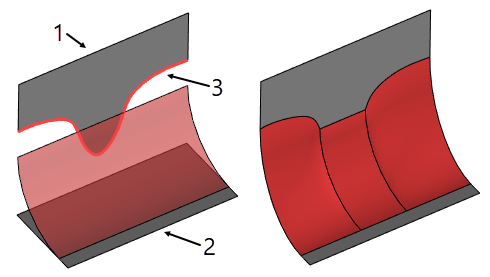

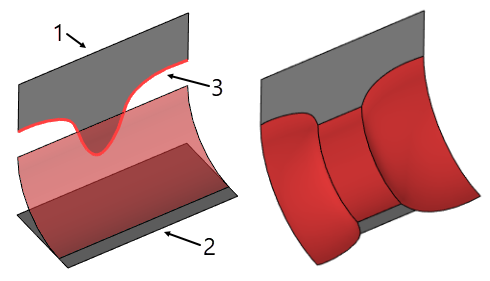

Касание двух стенок

Данный тип обработки границ сглаживания используется в случаях, когда при задании рёбер сглаживаемых граней в качестве границы поверхности сглаживания размер рассчитанной поверхности сглаживания на некоторых участках оказывается меньше, чем заданный пользователем. Иными словами, в этом случае поверхность сглаживания локально перекрывает рёбра граней.

Если выбрано касание двух стенок, то противоположная линия контакта поверхности сглаживания искажается симметрично.

Касание одной стенки

Данный тип обработки границ сглаживания используется в случаях, когда при задании рёбер сглаживаемых граней в качестве границы поверхности сглаживания размер рассчитанной поверхности сглаживания на некоторых участках оказывается меньше, чем заданный пользователем. Иными словами, в этом случае поверхность сглаживания локально перекрывает рёбра граней.

Если выбрано касание одной стенки, то противоположная линия контакта поверхности сглаживания не искажается, а подчиняется закону, заданному параметрами поверхности.

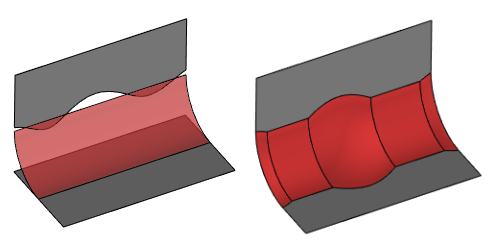

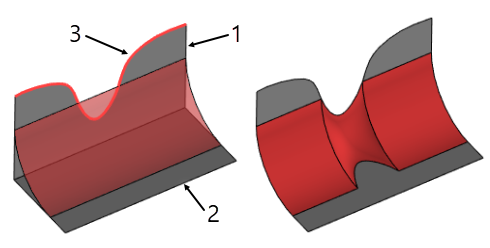

Обратное касание двух стенок

Данный тип обработки границ сглаживания используется в случаях, когда при задании рёбер сглаживаемых граней в качестве границы поверхности сглаживания размер рассчитанной поверхности сглаживания на некоторых участках оказывается больше, чем заданный пользователем. Иными словами, в этом случае поверхность сглаживания локально не дотягивается до рёбер граней.

Если выбрано обратное касание двух стенок, то противоположная линия контакта поверхности сглаживания искажается симметрично.

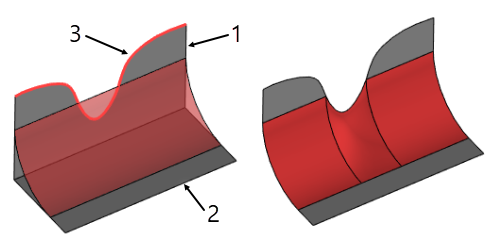

Обратное касание одной стенки

Данный тип обработки границ сглаживания используется в случаях, когда при задании рёбер сглаживаемых граней в качестве границы поверхности сглаживания размер рассчитанной поверхности сглаживания на некоторых участках оказывается больше, чем заданный пользователем. Иными словами, в этом случае поверхность сглаживания локально не дотягивается до рёбер граней.

Если выбрано обратное касание одной стенки, то противоположная линия контакта поверхности сглаживания не искажается, а подчиняется закону, заданному параметрами поверхности.

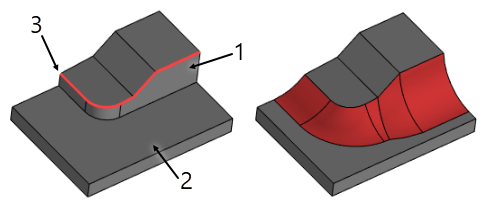

Обрезка

Данный тип обработки границ сглаживания используется в случаях, когда при заданном размере поверхности сглаживания её край выходит за край грани, ограниченной острыми рёбрами. Обработка на острое ребро позволяет построить поверхность сглаживания без искажений таким образом, что поперечное сечение опирается с одной стороны на грань, с другой стороны – на острое ребро, не изменяя при этом закона образования формы поперечного сечения.
