Форма Сглаживания граней

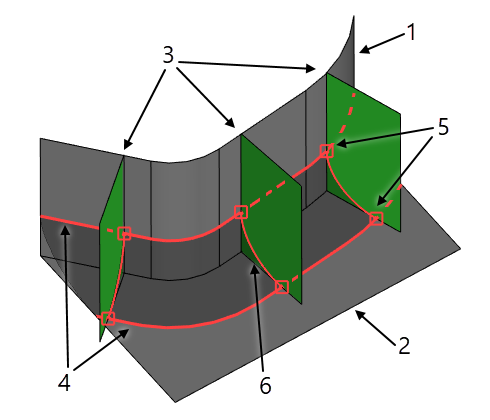

В команде Сглаживание граней доступны следующие формы поперечного сечения поверхности сглаживания:

Коническая форма

Конической формой сглаживания может быть окружность, эллипс парабола или гипербола.

На создание конической формы сечения влияет опция Выпуклость.

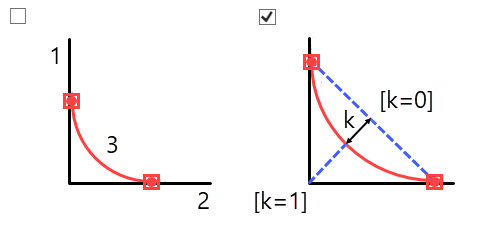

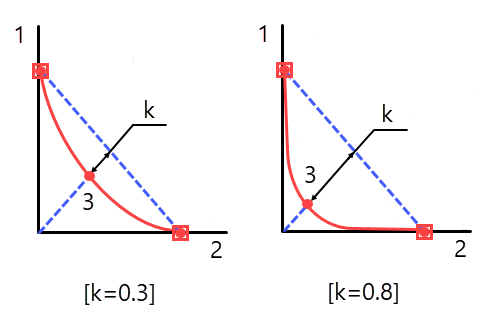

С выключенной опцией Выпуклость поперечное сечение поверхности сглаживания будет принимать форму окружности, если сглаживание симметричное, или эллипса, если сглаживание несимметричное. С включенной опцией можно задать значение выпуклости 0 < k < 1. При этом поперечное сечение поверхности сглаживания будет принимать форму эллипса при значениях 0 < k < 0.5, параболы – при k=0.5, и гиперболы – при 0.5 < k < 1. Изменение значения выпуклости можно задать графиком.

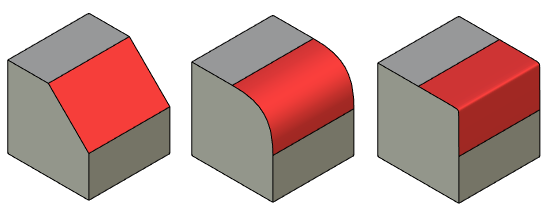

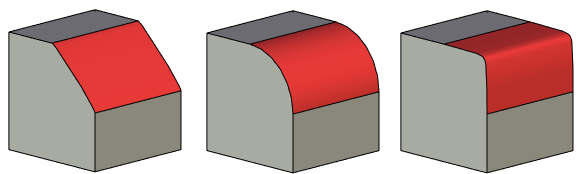

Три тела с различными значениями выпуклости (0.001, 0.5, 0.999)

В режиме Смещение форма конического сечения зависит от настроек самого режима, в частности от параметра Смещение. Если задано отношение смещений, равное 1, то в сечении поверхности сглаживания будет формироваться дуга окружности, в противном случае сечение будет представлять параболу.

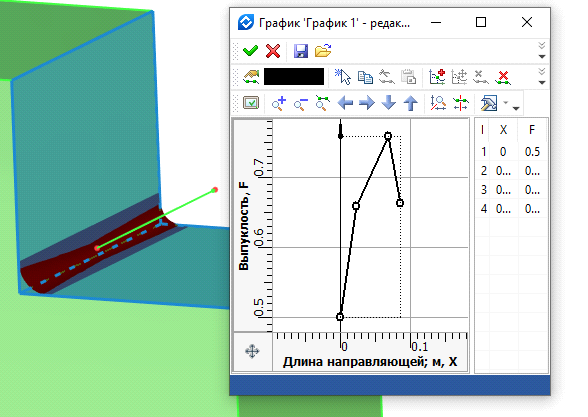

В случае задания графика необходимо будет указать направляющую.

Фаска

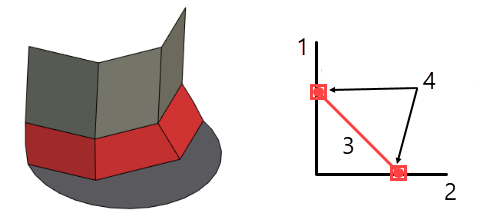

При выборе формы Фаска, строится обычная фаска с заданным радиусом. Дополнительная настройка этой формы сечения не требуется ни при каких режимах сглаживания. Точки контакта, рассчитанные в соответствии с выбранным режимом в каждом поперечном сечении, соединяются прямой линией.

Непрерывная кривизна

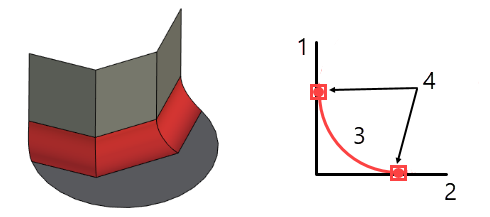

При данной форме сглаживания точки контакта, рассчитанные в каждом поперечном сечении, соединяются кривой, которая в точках контакта имеет такую же кривизну, как и у граней.

Реализовать непрерывное по кривизне сечение возможно только при сферическом типе сглаживания, поэтому при выборе данной формы сечения система автоматически переключается на сферический тип сглаживания.

Для формы Непрерывная кривизна доступна возможность выбрать Тип. Доступно два типа – Мягкость и Глубина.

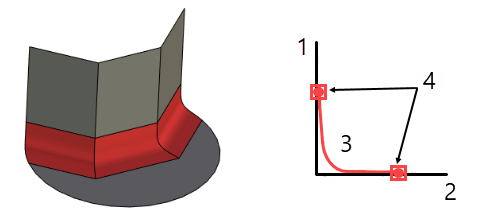

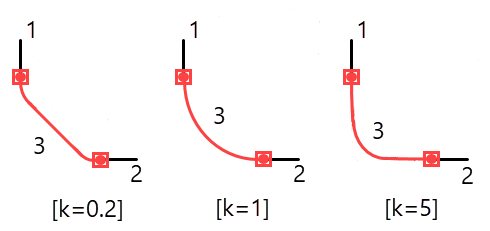

Мягкость отвечает за скругление, иначе говоря, данный коэффициент определяет протяженность участков кривой в направлении от точек контакта к центру кривой, на которых кривизна кривой соответствует кривизне граней. Минимальное значение коэффициента мягкости стремится к нулю, максимальное не ограничено. При минимальном значении коэффициента форма поперечного сечения поверхности сглаживания стремится к форме фаски, при большом значении – к форме прямого угла.

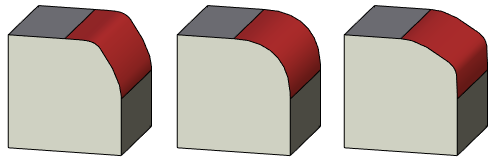

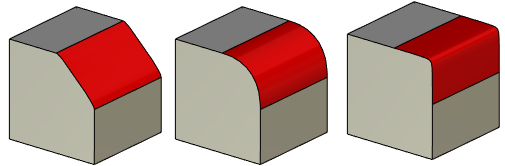

Три тела с различными значениями мягкости (0.001, 1, 10)

Для типа Глубина доступна возможность задания значения Смещения и Глубины. Эти коэффициенты совместно определяют положение точки с максимальной глубиной сглаживания в текущем поперечном сечении - вершины сглаживания.

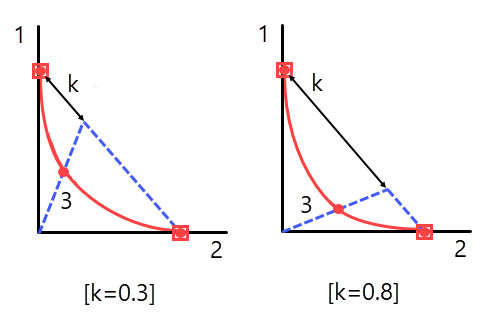

Коэффициент смещения определяет положение вершины сглаживания между двумя точками контакта. Его значение можно задать в пределах 0 < k < 1. При значениях, близких к нулю, вершина сглаживания приближается к левой стенке, при значениях, близких к единице – к правой. Изменение значения коэффициента можно задать с помощью графика.

Три тела с различными значениями смещения (0.2, 0.5, 0.8)

Коэффициент глубины определяет положение вершины сглаживания между отрезком, соединяющим две точки контакта, и точкой пересечения касательных к правой и левой стенкам.  Его значение можно задать в пределах 0 < k < 1. При значениях, близких к нулю, вершина сглаживания приближается к отрезку, соединяющему точки контакта; при значениях, близких к единице – к точке пересечения касательных правой и левой стенок. Изменение значения коэффициента можно задать с помощью графика.

Три тела с различными значениями глубины (0.1, 0.5, 0.9)
