Направляющая Сглаживания граней

Направляющая требуется для расчёта положения плоскостей поперечного сечения поверхности Сглаживания граней в случае дискового и изопараметрического сглаживания. Если длина направляющей избыточна, то система попытается самостоятельно выбрать нужный ей участок 3D пути, а если длина направляющей недостаточна для расчёта всей поверхности сглаживания, то система продлевает её, достраивая на концах прямые участки, касательные к 3D пути в крайних точках

Также направляющая необходима для задания закона изменения радиуса или смещения в случае сглаживания с переменным радиусом или смещением.

В качестве направляющей можно выбрать 3D путь, 3D профиль, ребро, цикл, грань (при выборе грани используются ограничивающие её рёбра).

Пример создания сглаживания с учетом разной длины направляющих

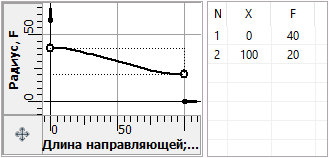

В качестве графика ниже используется кубический сплайн. В начальной точке радиус скругления 40, а в конечной - 20.

Выбор 3D пути осуществляется в 3D окне или в дереве модели при помощи мыши. Имя выбранного 3D пути отображается в окне параметров.

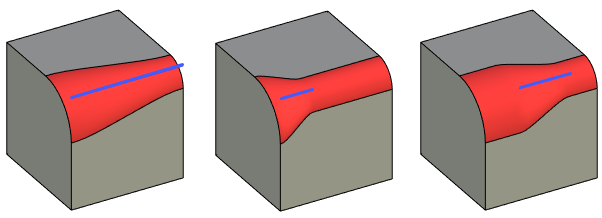

На рисунке ниже показано, как в зависимости от расположения направляющей и ее длины меняется скругление при одном и том же графике. Направляющая выделена синим цветом  .
