Типы Сглаживания граней |

|
Типы Сглаживания граней |
|
В команде
Сглаживание граней доступны следующие типы сглаживания:

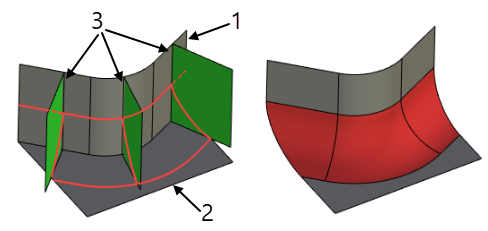

При использовании данного типа сглаживания плоскости поперечного сечения ориентируются ортогонально правой и левой стенкам.
Исходные грани |
Результат сферического сглаживания |
|
|
1. Левая стенка 2. Правая стенка 3. Плоскости поперечного сечения |
|

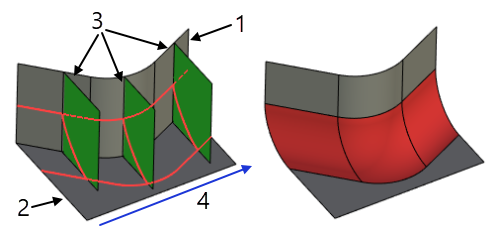

Для дискового сглаживания необходимо указать направляющую. При использовании данного типа сглаживания через каждую точку направляющей строится плоскость поперечного сечения, перпендикулярная направляющей.
Исходные грани |
Результат дискового сглаживания |
|
|
1. Левая стенка 2. Правая стенка 3. Плоскости поперечного сечения 4. Направляющая |
|

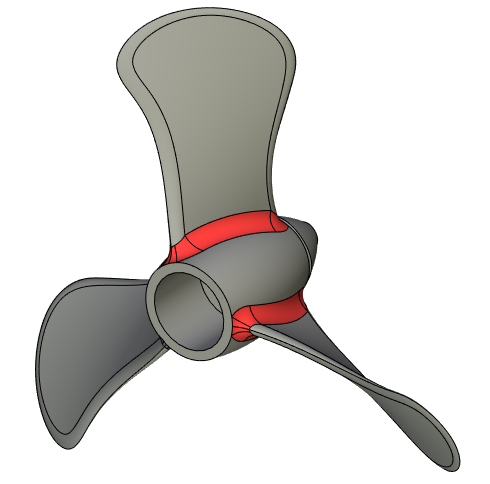

Изопараметрическое сглаживание предназначено для создания скругления между полкой и лопаткой турбины. При использовании этого типа сглаживания плоскости поперечного сечения поверхности сглаживания ориентируются по изопараметрическим линиям поверхности лопатки. По этой причине в качестве первого набора граней – левой стенки обязательно должна быть выбрана поверхность лопатки. Направляющая обязательно должна принадлежать левой стенке (с которой берутся изолинии). В точках направляющей устанавливается соответствие с изолинией на поверхности лопатки. Далее строится сглаживание с поверхностью заданного сечения по касательной к текущей изолинии.

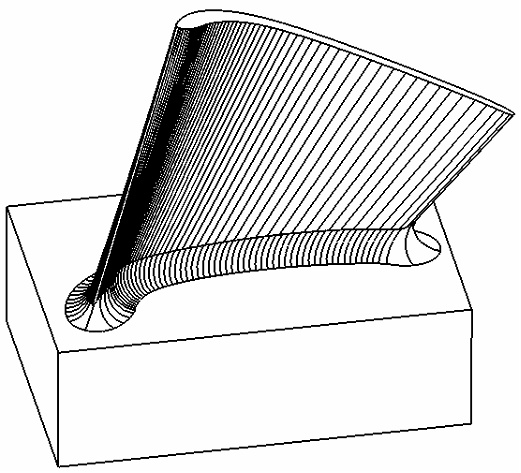

Как видно на рисунке ниже, при использовании в данном контексте другого типа сглаживания на поверхности сглаживания могут возникать зоны с самопересечением. При изопараметрическом сглаживании такого рода проблемы исключаются.
|
|
Сферическое сглаживание |
Изопараметрическое сглаживание |
