Параметрический массив 3D элементов по таблице

Параметрический массив по таблице позволяет установить соответствие между столбцами базы данных и переменными модели.

Чтобы создать параметрический массив по таблице, так же, как и при создании обычного массива по таблице, сначала необходимо выбрать тип создаваемого массива ( массив элементов построения, массив операций, массив тел, массив граней, массив фрагментов), исходные объекты, базу данных и, опционально, число копий.

Далее необходимо установить флаг Параметрический массив на вкладке Основные параметры окна параметров команды.

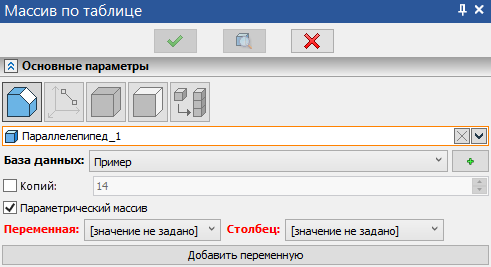

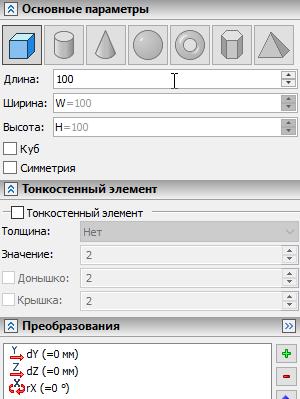

При активации данного флага исчезают группа параметров Система координат и соответствующие опции автоменю, а набор выпадающих списков в нижней части вкладки сменяется строкой, содержащей два выпадающих списка - Переменная и Столбец. Выпадающий список Переменная содержит имена всех переменных текущего документа.

Подробная информация о работе с переменными приведена в разделе Параметризация.

Выпадающий список Столбец содержит имена всех столбцов выбранной базы данных.

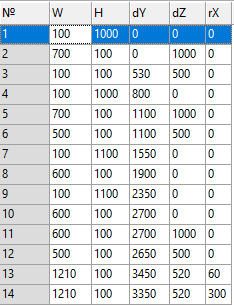

Необходимо выбрать элементы в обоих списках, в результате чего содержимое выбранного столбца будет использоваться в качестве значений выбранной переменной.

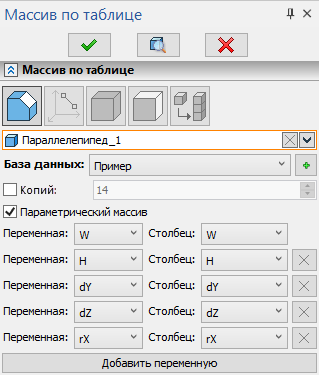

Ниже находится кнопка Добавить переменную, при нажатии которой в окно параметров команды добавляется еще одна строка с парой выпадающих списков Переменная и Столбец. Можно добавить множество таких строк, последовательно нажимая на данную кнопку необходимое число раз. В каждой строке устанавливается соответствие между одной из переменных документа и одним из столбцов выбранной базы данных аналогично описанному выше. Если количество пар выпадающих списков больше, чем требуется, лишнюю строку можно удалить, нажав кнопку Удалить переменную в правой части строки.

По умолчанию во всех списках выбрана опция [значение не задано]. Не обязательно задавать значения в каждом списке; наличие незаданных значений не препятствует созданию массива, если задано соответствие столбцу базы данных хотя бы для одной переменной.

Можно выбирать одни и те же столбцы в качестве значений разных переменных.

Система не препятствует приравниванию одной и той же переменной к нескольким столбцам одновременно, однако, в итоге массив будет построен с использованием значений столбца, выбранного в самом нижнем списке для такой переменной.



Также можно задать дополнительные параметры массива.

После того, как заданы все необходимые параметры команды подтвердите создание массива ( в автоменю или окне параметров).
