Схема размещения и сдвиг на полшага в массивах 3D элементов

Для линейных и круговых массивов доступны следующие Схемы размещения:

Стандартная;

Сдвиг по строкам;

Сдвиг по столбцам;

Пользовательская.

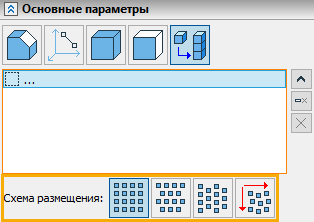

Схемы можно переключать на вкладке Основные параметры окна параметров команды:

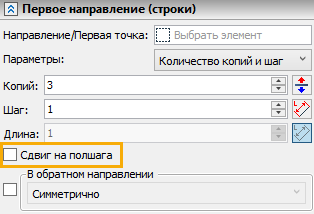

На вкладках каждого из направлений массива в окне параметров команды есть флаги Сдвиг на полшага.

Выбор схемы размещения устанавливает определённую конфигурацию данных флагов. И наоборот, установка вручную конфигурации данных флагов, соответствующей той или иной схеме размещения, автоматически активирует эту схему.

При установленных флагах каждая вторая строка, столбец или высота (в зависимости от того, для каких направлений установлен флаг) сдвигается на половину шага.

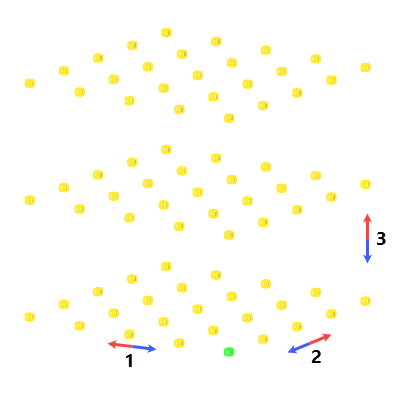

Стандартная схема размещения

По умолчанию при создании массивов установлена стандартная схема размещения. При данной схеме флаги Сдвиг на полшага сняты для всех направлений.

Здесь и далее:

1 - Первое направление (строки).

2 - Второе направление (столбцы).

3 - Третье направление (высота).
Прямые направления показаны красным, обратные - синим.

Исходный элемент выделен зелёным.

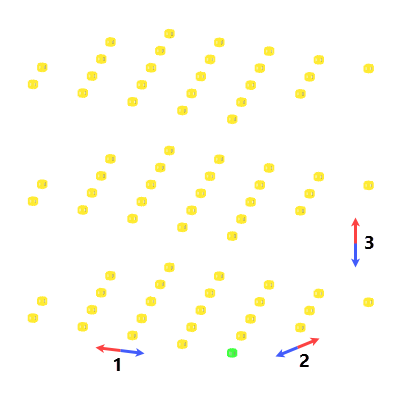

Сдвиг по строкам

При выборе данной схемы флаг Сдвиг на полшага устанавливается только для первого направления. В результате сдвигаются по направлению строк элементы каждого второго столбца.

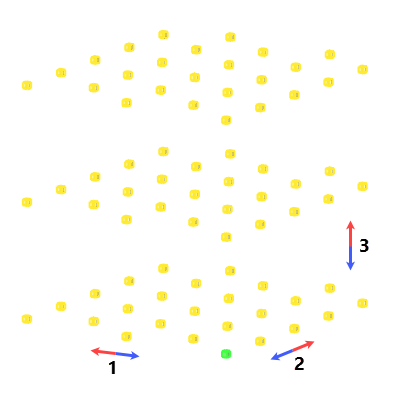

Сдвиг по столбцам

При выборе данной схемы флаг Сдвиг на полшага устанавливается только для второго направления. В результате сдвигаются по направлению столбцов элементы каждой второй строки.

Пользовательская схема размещения

Выбор данной схемы непосредственно на вкладке Основные параметры окна параметров команды невозможен. Однако, она активируется автоматически, если вручную установить сочетание флагов Сдвиг на полшага, отличающееся от трёх остальных схем. Возможны следующие варианты:

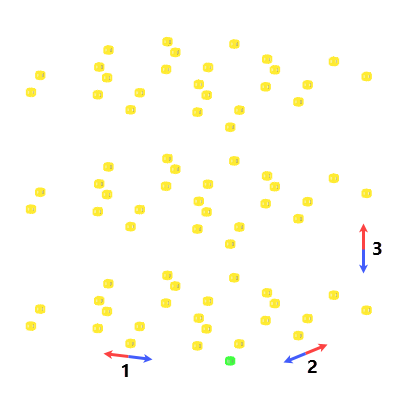

•Сдвиг на полшага установлен для первого и второго направлений (строки и столбцы).
В результате сдвигаются как каждая вторая строка (по направлению столбцов), так и каждый второй столбец (по направлению строк).

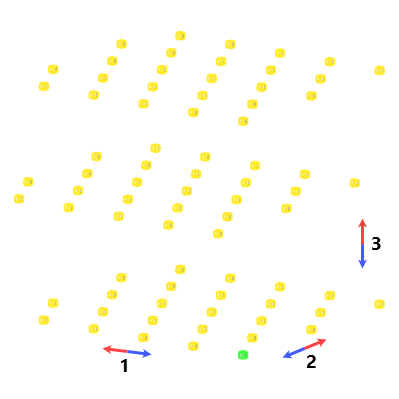

•Сдвиг на полшага установлен для первого и третьего направлений (строки и высота).
Сдвигаются по направлению строк элементы каждого второго столбца (аналогично Сдвигу по строкам), а также элементы каждой второй высоты.

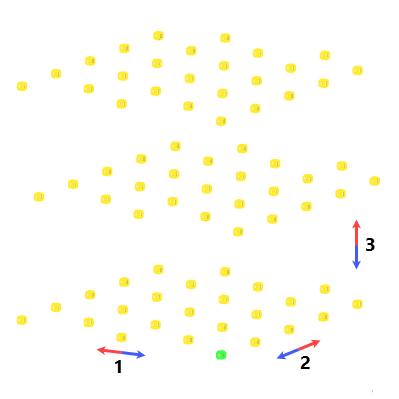

•Сдвиг на полшага установлен для второго и третьего направлений (столбцы и высота).
Сдвигаются по направлению столбцов элементы каждой второй строки (аналогично Сдвигу по столбцам), а также элементы каждой второй высоты.

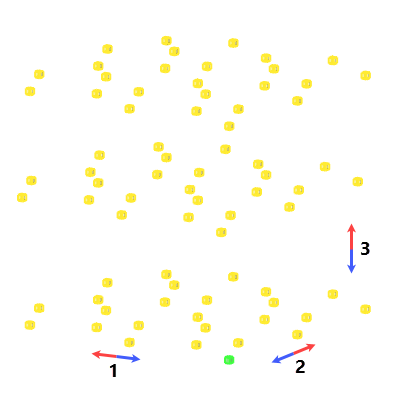

•Сдвиг на полшага установлен для всех трёх направлений (строки, столбцы и высота).
Элементы каждой второй строки сдвигаются по направлению столбцов, элементы каждого второго столбца сдвигаются по направлению строк, а также элементы каждой второй высоты сдвигаются одновременно и по направлению строк и по направлению столбцов.

Установка флага Сдвиг на полшага только для третьего направления (высота) также активирует пользовательскую схему размещения, но никак не влияет на расположение элементов массива.



Для круговых массивов сдвиг и схемы размещения работают аналогичным образом, отличаясь от линейного массива лишь направлениями.
