Конфигурация библиотек стандартных участков трубопровода

В автоменю команды Трубопровод, провод/кабель, воздуховод доступна следующая опция:

Она служит для настройки структуры библиотек концовок и середин, используемых в текущей операции. Опция позволяет указать фрагменты, которые попадут в выпадающий список быстрого доступа, а также подключить библиотеки пользователя с дополнительными фрагментами.

Описание правил, по которым создаются элементы этих библиотек приведено в разделах Пользовательские фрагменты окончаний трубопровода и Пользовательские фрагменты середины трубопровода.

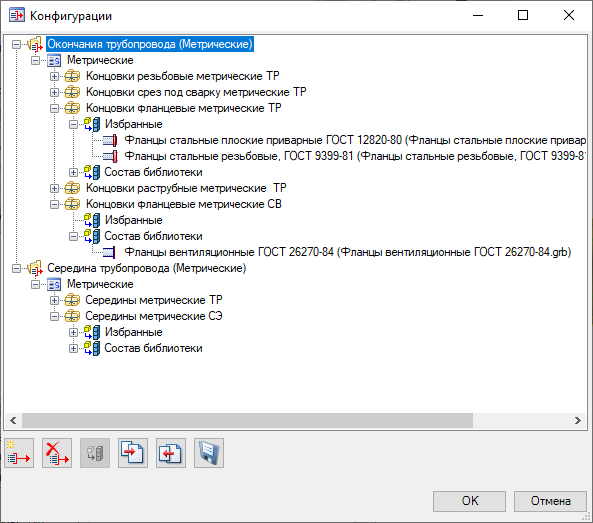

После вызова опции появляется окно Конфигурации. В нём отображаются папки конфигураций:

Конфигурация библиотеки. Имена и количество конфигураций зависит от команды, в которой было вызвано это окно;

Стандарт элементов;

Подключённая библиотека;

В папке каждой библиотеки есть папки Избранные и Состав библиотеки.

В папке Избранные отображаются фрагменты, которые включены в список быстрого доступа. В папке Состав библиотеки отображаются все файлы, находящиеся в выбранной библиотеке.

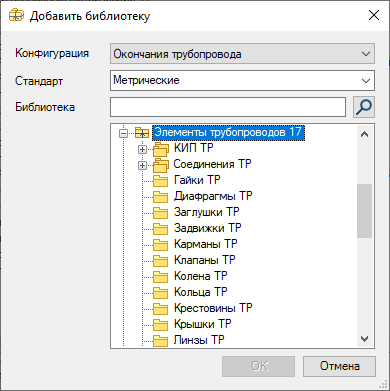

Добавить библиотеку. После активации появляется окно Добавить библиотеку.

Нужно выбрать конфигурацию, стандарт и подключаемую библиотеку. По умолчанию в системе создано два стандарта: метрический и дюймовый. Для добавления нового стандарта необходимо ввести его имя в поле Стандарт. Выпадающий список библиотек содержит все библиотеки, которые подключены в окне Меню документов.

Удалить элемент. Удаляет выбранную конфигурацию, стандарт или библиотеку.

Добавить/удалить фрагмент как элемент по умолчанию. Позволяет выбрать фрагменты, которые будут добавлены в список для быстрого доступа и в группу Избранное.

Экспортировать конфигурацию библиотек позволяет экспортировать файл во внешний файл формата *.xml.

Импортировать конфигурацию библиотек позволяет загрузить конфигурацию из внешнего файла формата *.xml.

Сохранить изменения. Позволяет сохранить внесённые в конфигурации изменения.
