Пользовательские фрагменты середины трубопровода

Вместе с T-FLEX CAD поставляются примеры стандартных фрагментов середины трубопроводов, проводов/кабелей, воздуховодов, которые можно использовать в команде Трубопровод, Провод/кабель, Воздуховод. При необходимости можно создать свою библиотеку фрагментов середины коммуникаций любого типа. При создании таких фрагментов необходимо учитывать приведённый ниже набор правил.

В файле фрагмента необходимо создать следующие внешние переменные и использовать их для задания соответствующих геометрических параметров:

•Diameter или D - диаметр трубы (допустимый диапазон значений от 0 до 10000)

•Thickness или T - толщина стенки трубы (допустимый диапазон значений от 0 до 10000)

•InnerDiameter или InnerD - использование внутреннего диаметра (возможные значения 0 или 1)

Переменная InnerDiameter (InnerD) должна использоваться для подавления одного из тел в файле фрагмента. Одно тело будет видимым при использовании внутреннего диаметра, второе - при использовании внешнего.

Для создания модели можно использовать любую удобную операцию, например операцию По траектории. Важно чтобы тело строилось на 3D кривой.

После создания 3D модели необходимо:

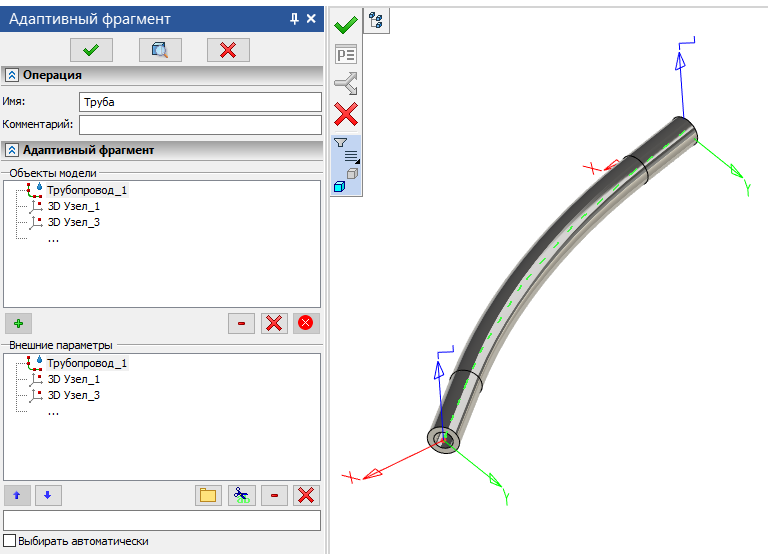

•Задать указанные ниже параметры в команде Адаптивный фрагмент. Это позволит создавать трубопровод, используя любую выбранную кривую.



oИмя
Имя операции в дереве модели, которое будет присваиваться трубопроводу при использовании данного фрагмента.

oГеометрические параметры:

▪Траектория (3D кривая или Трасса). Элемент, определяющий траекторию трубопровода.

▪3D узел начала трубы

▪3D узел конца трубы

Важно соблюдать последовательность геометрических параметров в списке. Первой должна быть траектория, а затем точки начала и конца.

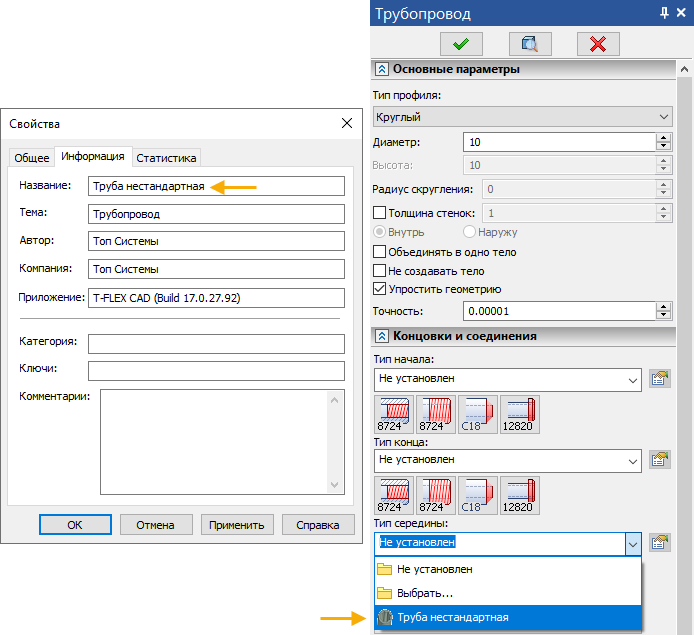

• В команде Свойства на закладке Информация задать имя, которое будет отображаться в списке типов середины в команде создания трубопровода, задаётся.



•Создать пользовательский диалог редактирования внешних переменных (необязательное действие). Данный диалог автоматически встраивается в окно параметров при вызове переменных окончания в команде создания\редактирования трубопровода.

Подробнее о создании диалога можно прочитать в главе Элемент управления.

•Создать иконку при помощи команды Иконка. (необязательное действие).

•В редакторе внешних переменных фрагмента добавить диагностику нежелательных комбинаций значений переменных (необязательное действие).

•Сохранить файл фрагмента.

•Добавить фрагмент в библиотеку стандартных середин трубопровода с помощью следующей опции автоменю команды Трубопровод, Провод/кабель, Воздуховод:
