Пользовательские фрагменты окончаний трубопровода

Вместе с T-FLEX CAD поставляется библиотека стандартных окончаний трубопроводов, которые можно использовать в команде Трубопровод, Провод/кабель, Воздуховод. При необходимости можно добавить в библиотеку свои фрагменты окончаний для коммуникаций любого типа. При создании таких фрагментов необходимо учитывать приведённый ниже набор правил.

В файле фрагмента необходимо создать следующие внешние переменные и использовать их для задания соответствующих геометрических параметров:

•Diameter или D - диаметр трубы (допустимый диапазон значений от 0 до 10000)

•Thickness или T - толщина стенки трубы (допустимый диапазон значений от 0 до 10000)

•InnerDiameter или InnerD - использование внутреннего диаметра (возможные значения 0 или 1)

Переменная InnerDiameter (InnerD) должна использоваться для подавления одного из тел в файле фрагмента. Одно тело будет видимым при использовании внутреннего диаметра, второе - при использовании внешнего.

После создания 3D модели необходимо:

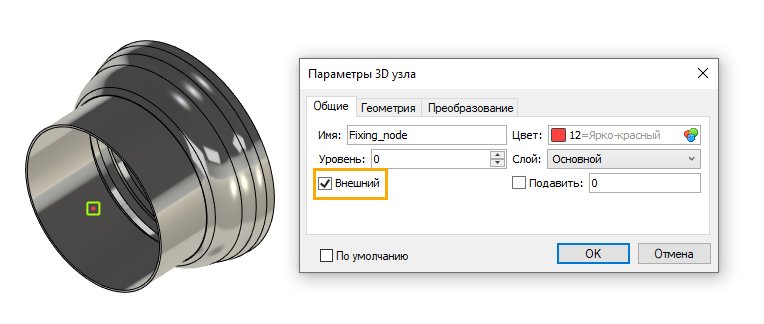

•Построить внешний 3D узел (внешний узел должен быть только один). Этот узел будет ограничивать примыкающую трубу, он должен располагаться на «внутреннем торце» тела фрагмента.

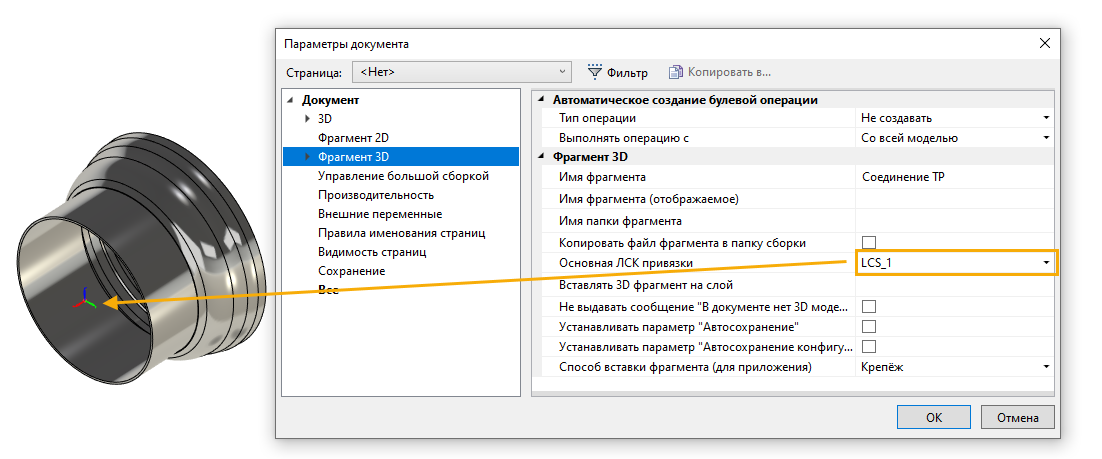

•Построить внешнюю ЛСК. Эта ЛСК должна располагаться на «внешнем торце» тела фрагмента и будет использоваться для его привязки. Её необходимо назначить как основную ЛСК привязки в команде Параметры документа.



Подробнее о создании ЛСК можно прочитать в главе Локальные системы координат.

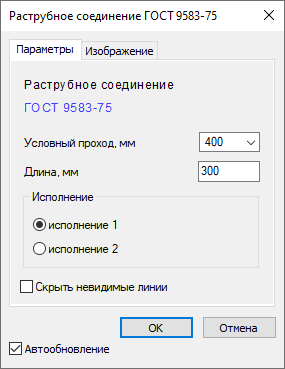

•Создать пользовательский диалог редактирования внешних переменных (необязательное действие). Данный диалог автоматически встраивается в окно параметров при вызове переменных окончания в команде создания\редактирования трубопровода.

Подробнее о создании диалога можно прочитать в главе Элемент управления.

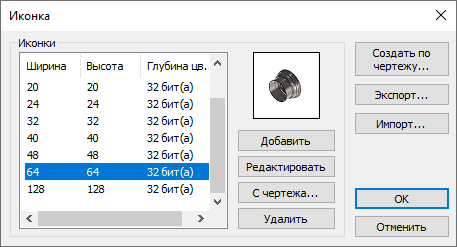

•Создать иконку при помощи команды Иконка (необязательное действие).



•В редакторе переменных добавить диагностику нежелательных комбинаций значений внешних переменных фрагмента (необязательное действие).

•Сохранить файл фрагмента.

•Добавить фрагмент в библиотеку стандартных окончаний с помощью следующей опции автоменю команды Трубопровод, Провод/кабель, Воздуховод:
