Форма поперечного сечения трубопровода

В верхней части раздела Основные параметры окна параметров команды Трубопровод, Провод/кабель, Воздуховод можно выбрать Тип профиля. По умолчанию доступны следующие типы:

Круглый,

Прямоугольный,

Выбрать стандарт.

Если ранее в текущей сессии уже использовались стандартные типы профиля, то они также будут отображаться в этом списке.

От выбранного типа профиля зависит набор его параметров, отображаемых ниже.

Параметры круглого профиля

•Диаметр
Наружный или внутренний диаметр трубы, в зависимости от установленного Направления толщины (см. ниже).

•Толщина стенок
Разница между наружным и внутренним радиусами трубы. При снятом флаге толщина не применяется, и вместо полой трубы строится сплошной пруток с круглым сечением указанного диаметра.

•Направление
Направление применения Толщины стенок. Доступны следующие опции:

Внутрь
При использовании данной опции, Диаметр, указанный выше, будет наружным.

Наружу
При использовании данной опции, Диаметр, указанный выше, будет внутренним.

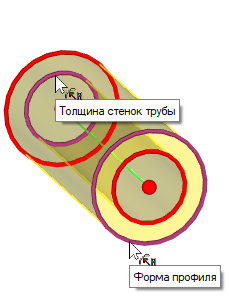

Изменять Диаметр и Толщину стенок трубы можно также при помощи манипуляторов в 3D окне. В процессе перемещения манипулятора текущее значение редактируемого параметра можно отслеживать и задавать на панели фильтров или системной панели.

Если при создании трубопровода исчезает изображение скругления между двумя прямыми участками трубы, то это говорит о том, что соотношение между диаметром скругления траектории и диаметром трубы было задано некорректно.

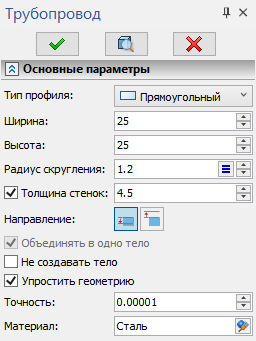

Параметры прямоугольного профиля

•Ширина и Высота
Наружные или внутренние размеры профиля трубы, в зависимости от установленного Направления толщины (см. ниже).

•Радиус скругления
Наружный или внутренний радиус скругления углов профиля. Допустимое значение радиуса от 0 (отсутствие скругления) до половины минимальной из размерностей: Ширины или Высоты.

Если радиус не попадает в допустимое значение или по каким-либо ещё причинам не удалось построить скругление, система выведет диагностическое сообщение.

•Толщина стенок
Разница между наружными и внутренним размерами профиля трубы. При снятом флаге толщина не применяется, и вместо полой трубы строится сплошной пруток с прямоугольным сечением указанного размера.

•Направление
Направление применения Толщины стенок. Доступны следующие опции:

Внутрь
При использовании данной опции, Ширина, Высота и Радиус скругления, указанные выше, будут наружными.

Наружу
При использовании данной опции, Ширина, Высота и Радиус скругления, указанные выше, будут внутренними.

Изменять Ширину, Высоту, Радиус скругления и Толщину стенок трубы можно также при помощи манипуляторов в 3D окне. В процессе перемещения манипулятора текущее значение редактируемого параметра можно отслеживать и задавать на панели фильтров или системной панели.

Параметры стандартного профиля

Набор доступных к использованию стандартов трубопровода задаётся в редакторе, который можно вызвать с помощью следующей опции автоменю:

В редакторе можно добавлять и удалять стандарты, а также задавать различные параметры стандарта и определять список их возможных значений.

Подробная информация о работе с редактором доступна в главе Редактор стандартов трубопровода.

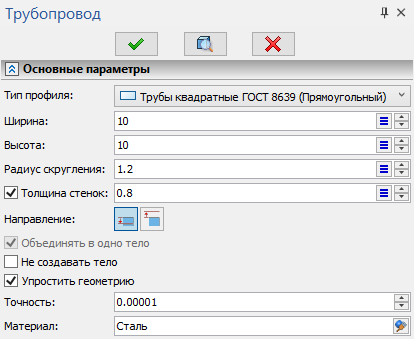

Для использования стандартного профиля выберите пункт Выбрать стандарт в поле Тип профиля окна параметров команды. В результате откроется диалоговое окно со списком доступных стандартов. Содержимое данного окна аналогично редактору стандартов трубопровода, отличаясь лишь отсутствием возможности редактирования. Выберите желаемые стандарт в списке стандартов в левой части окна и нажмите ОК. В поле Тип профиля отобразится наименование выбранного стандарта. Для стандартного профиля отображается такой же набор параметров, как и для нестандартного такой же формы ( Круглого или Прямоугольного). При этом значения параметров можно выбрать из списков значений, соответствующих выбранному стандарту. В редакторе стандартов заданы зависимости между значениями параметров. В результате при выборе из списка значений Диаметра, Ширины или Высоты автоматически устанавливаются соответствующие им значения Толщины стенок и Радиуса скругления.

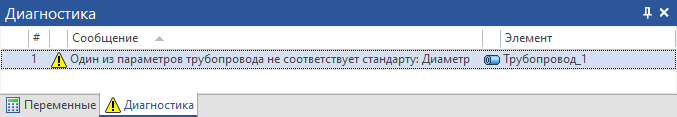

При необходимости можно вручную ввести нестандартное значение любого из параметров. Если установленное значение какого-либо из параметров не соответствует выбранному стандарту, система отображает предупреждение в окне Диагностика.

Изменение стандарта в редакторе не повлияет на коммуникации, созданные ранее на основе этого стандарта. Трубопровод, построенный с использованием исходной версии стандарта, не изменится, а в параметрах трубопровода к названию стандарта добавится пометка «(из документа)».
