Редактор стандартов трубопровода

Редактор служит для создания списка стандартов трубопровода. Здесь можно задать параметры стандарта и набор допустимых параметров трубопроводов, создаваемых по этому стандарту.

Вызов редактора стандартов трубопровода осуществляется из автоменю команды Трубопровод, провод/кабель, воздуховод с помощью опции:

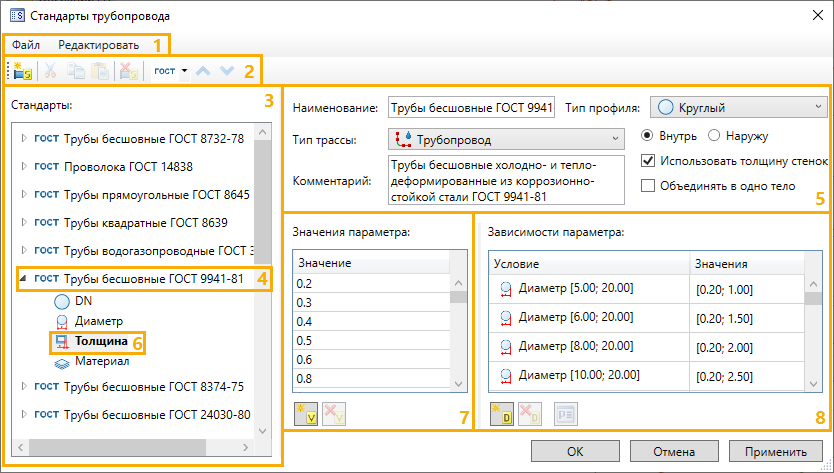

Окно редактора разделено на три основные части. В левой части окна отображается список стандартов, в правой верхней части - параметры стандарта, выбранного в дереве; в правой нижней части - допустимые значения параметров трубопровода, создаваемого по выбранному стандарту, и зависимости между ними. В верхней части окна доступны панель инструментов для работы со списком стандартов и текстовое меню, позволяющее сохранять, экспортировать и импортировать стандарты, а также дублирующее команды панели инструментов.

1 - Текстовое меню

2 - Панель инструментов

3 - Список стандартов

4 - Выбранный стандарт

5 - Параметры выбранного стандарта

6 - Выбранный параметр трубопровода

7 - Допустимые значения выбранного параметра

8 - Зависимости допустимых значений выбранного параметра от значений других параметров трубопровода

Основные темы в этом разделе:

•Список стандартов

•Параметры стандарта

•Стандартные значения параметров трубопровода

•Сохранение, импорт и экспорт стандартов
