Редактор стандартов трубопровода > Стандартные значения параметров трубопровода

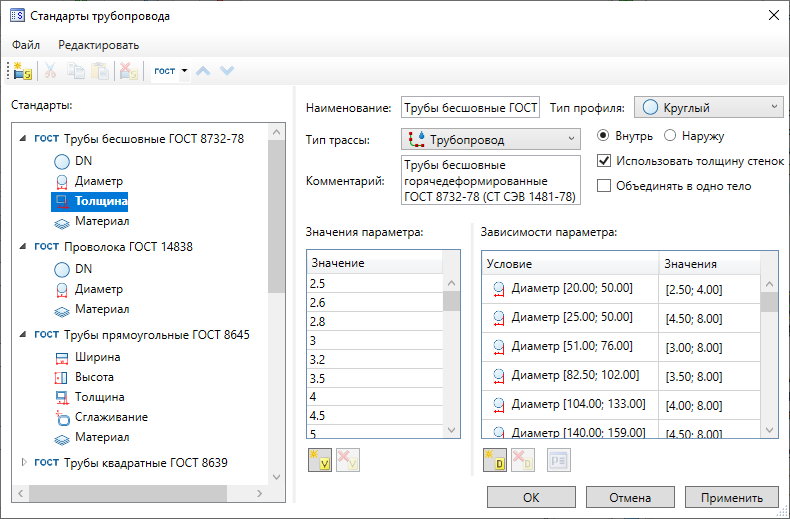

Для стандарта в редакторе стандартов трубопровода можно вводить допустимые значения параметров трубопровода и зависимости между ними. Чтобы показать список доступных к редактированию параметров трубопровода, необходимо щёлкнуть по значку в списке стандартов слева от наименования стандарта.

При выборе в списке стандартов какого-либо параметра, в правой нижней части окна редактора отображается список его возможных значений и список зависимостей. Зависимости показывают, какие значения может принимать выбранный параметр при конкретном значении или в заданном интервале значений другого параметра. В таком случае, выбранный параметр является зависимым от второго - управляющего.

Значения и зависимости параметра можно выбирать в списках с помощью . Для множественного выбора можно использовать +<Shift> и +<Ctrl>.

Для добавления нового значения в список нажмите кнопку или <Ctrl>+<N>.

Для работы со списками стандартов, значений параметров и зависимостей используются одинаковые горячие клавиши. Результат их применения зависит от того, какой список в данный момент активен.

При добавлении нового значения, ему назначается такое же содержимое как и у значения, выбранного в момент добавления. Для редактирования содержимого нажмите на строке значения и введите содержимое с клавиатуры.

Для удаления выбранных значений из списка нажмите кнопку или <Del>



Для добавления новой зависимости в список нажмите кнопку или <Ctrl>+<N>.

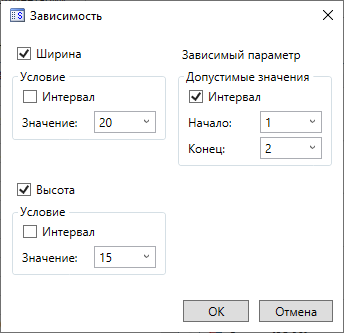

После добавления зависимости открывается диалог её свойств. В левой части диалога необходимо установить флаги параметров, которые будут являться управляющими для выбранного параметра, и задать их значения или интервалы значений. В правой части диалога задаётся значение или интервал значений текущего параметра, соответствующее заданным значениям управляющих параметров. По умолчанию задаются одиночные значения, для задания интервала значений необходимо установить флаг Интервал для желаемого параметра.

Для редактирования свойств уже созданной зависимости выберите её в списке и нажмите кнопку или <F4>.

Для удаления выбранных зависимостей из списка нажмите кнопку или <Del>.

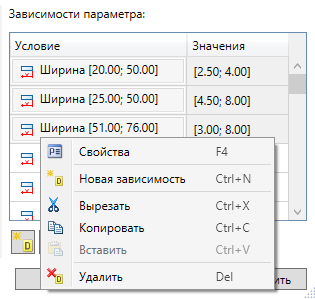

Кроме того, добавлять и удалять значения и зависимости параметров, копировать и вставлять их через буфер обмена, а также вызвать диалог свойств выбранной зависимости, можно с помощью контекстного меню.
