Редактор стандартов трубопровода > Параметры стандарта

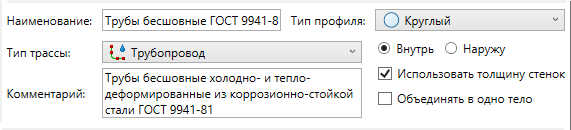

В правой верхней части окна редактора стандартов трубопровода можно установить следующие параметры стандарта, выбранного в списке стандартов:



•Наименование
Имя стандарта, которое будет отображаться в списке.

•Тип трассы
Тип трассы, к которой может быть применён данный стандарт.

•Комментарий
Произвольное текстовое описание стандарта.

•Тип профиля
Форма профиля трубопровода для данного стандарта – круглый или прямоугольный. От типа профиля зависит набор доступных параметров трубопровода.
Для круглого профиля доступны: DN (номинальный диаметр), Диаметр (внешний или внутренний, в зависимости от выбранного направления добавления толщины), Материал.
Для прямоугольного профиля доступны Ширина и Высота (внешние или внутренние, в зависимости от выбранного направления добавления толщины), Сглаживание (радиус скругления углов), Материал.

•Внутрь, Наружу
Направление добавления толщины стенок. Если в окне параметров команды создания трубопровода выбрать направление добавления толщины, отличное от заданного в стандарте, в окне диагностики будет показано предупреждение. Тем не менее, это не препятствует созданию трубопровода.



•Использовать толщину стенок
Если флаг установлен, то в списке параметров трубопровода появляется параметр Толщина. При снятом флаге задание списка допустимых значений толщины стенок недоступно.

•Объединять в одно тело
Флаг идентичен одноимённому флагу в окне параметров трубопровода. Задаёт путь создания тела для данного стандарта.
