Разновидности 3D сварных швов: Составной

Предыдущая страницаВ началоСледующая страница

Составной сварной шов может быть создан следующими способами:

По рёбрам, 3D путям, 3D профилям, операциям;

По имеющимся 3D сварным швам.

Составной шов отсутствует в списке разновидностей, если используется нестандартный тип шва.

По рёбрам, 3D путям, 3D профилям, операциям

3D сварной шов, создаваемый по рёбрам, 3D путям, 3D профилям, операциям можно использовать в тех случаях, когда требуемое изображение сварного шва невозможно построить по граням модели. С его помощью можно указать, что какие-то уже существующие элементы 3D модели являются сварным швом. Для большей информативности при создании составного шва можно указать, какие детали он соединяет. Обратите внимание, что такой 3D сварной шов не может быть нестандартным.

При создании 3D сварного шва в 3D сцене не создаётся дополнительное «декоративное» тело шва. Однако такой шов можно «увидеть» – при выборе его в окне сварных швов в 3D сцене будут подсвечиваться соответствующие 3D объекты.

При необходимости телу, определяющему 3D сварной шов, можно самостоятельно назначить материал «WeldMaterial».

3D сварной шов, созданный по рёбрам, 3D путям, 3D профилям, операциям заносится в таблицу сварных швов наравне с другими видами сварных швов. Длина составного шва в режиме автоматического расчёта определяется как сумма периметров или длин всех составляющих его элементов 3D модели, кроме тел (операций). Тела, входящие в состав составного сварного шва, при автоматическом расчёте его длины не учитываются.

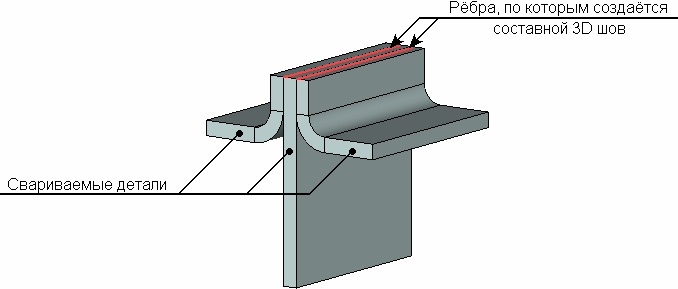

В качестве примера рассмотрим создание торцевого сварного шва. Допустим, необходимо создать сварной шов, соединяющий три детали (картинка ниже). Ни угловой, ни стыковой 3D швы в данном случае не подходят. Поэтому создадим 3D сварной шов по двум рёбрам и дополнительно укажем, какие тела должны быть сварены данным швом.

clip3999

По имеющимся 3D сварным швам

3D сварной шов может быть создан на основе набора уже существующих 3D сварных швов. Такой шов не может быть нестандартным. Как и в предыдущем случае, при создании такого 3D сварного шва дополнительное тело в 3D сцене не создаётся.

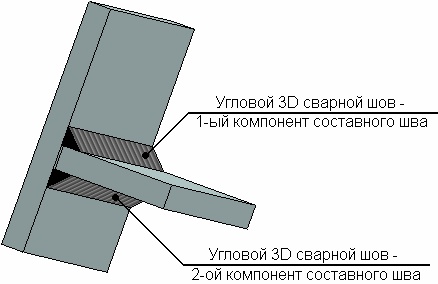

В качестве примера такого шва можно рассмотреть создание в T-FLEX CAD таврового двустороннего сварного шва. Тавровый шов можно имитировать с помощью пары угловых сварных швов. Для того, чтобы в дальнейшем эта пара воспринималась системой как единый шов, следует дополнительно объединить их в один составной шов.

clip4000

Для большей информативности при создании составного шва можно указать, какие детали он соединяет.

Длина составного шва в режиме автоматического расчёта определяется как сумма длин всех составляющих его 3D сварных швов. Параметры составного шва определяются типом данного шва. Параметры исходных сварных швов игнорируются.

В таблицу сварных швов в общем случае заносятся и исходные 3D сварные швы, и результирующий сварной шов, созданный на их основе. Чтобы избежать дублирования, рекомендуется в качестве исходных швов использовать нестандартные 3D сварные швы. В этом случае в таблицу сварных швов они не попадут.
