Создание прототипа спецификации предыдущих версий

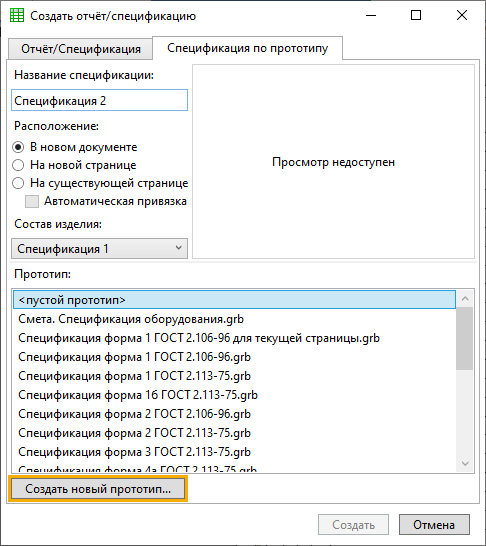

Если вам необходимо создать собственный прототип спецификации, вызовите команду Создать отчёт/спецификацию, переключитесь на вкладку Спецификация по прототипу, выберите из списка в нижней части вкладки прототип, на основе которого вы хотите создать новый, и воспользуйтесь кнопкой Создать новый прототип.

Если выбрать <пустой прототип>, то после нажатия кнопки Создать новый прототип появится окно диалога, в котором можно указать любой документ T-FLEX CAD в качестве прототипа для создаваемого прототипа спецификации (по умолчанию предлагается прототип 2D Деталь). Начальный набор полей спецификации в этом случае создаётся на основе файла BOMStruсture.xml.

Если выбрать один из существующих прототипов спецификации, начальный набор полей спецификации совпадает с выбранным прототипом.

Новый прототип всегда создаётся в новом документе, поэтому далее откроется стандартное окно выбора файла, в котором необходимо указать имя и расположение файла создаваемого прототипа.

Пользовательские прототипы хранятся в папке, указанной в установках системы (Установки > Спецификация > Папки и файлы > Прототипы спецификаций). По умолчанию это папка внутри общей папки пользовательских прототипов, используемых в различных командах. Информация об общей папке пользовательских прототипов доступна в описании команды Сохранить как прототип. При необходимости можно указать в установках любую другую папку для пользовательских прототипов спецификаций.

После этого откроется окно документа создаваемого прототипа.



Если новый прототип создаётся на основе существующего прототипа спецификации, то окно сразу будет содержать таблицу спецификации, и далее вы можете вносить необходимые изменения с помощью команд редактирования спецификации и редактирования таблицы спецификации.



Если новый прототип создаётся на основе прототипа, не содержащего таблицу спецификации, то таблицу необходимо будет создать вручную. Для этого в автоменю появляются опции создания текста:

Для создания таблицы выполните следующие действия::

1. В параметрах текста укажите тип выравнивания по вертикали и горизонтали.

2. Выберите тип текста (многострочный, параграф-текст), укажите точки привязки. Если выбран параграф-текст, то таблица спецификации при увеличении количества записей может продолжаться на новой странице или в новом прямоугольнике на текущей странице. При создании спецификации на основе многострочного текста перенос не производится.

3. Для параграф-текста дополнительно подтвердите создание текста с помощью кнопки  или нажмите левую кнопку мыши внутри заданного прямоугольника.

4. После этого автоматически появляется окно диалога параметров спецификации, в котором вы можете изменить параметры, установленные по умолчанию.

5. После задания параметров на чертеже появится таблица спецификации и автоматически запустится команда редактирования спецификации для внесения дальнейших изменений.



По завершении редактирования таблицы спецификации сохраните документ.
